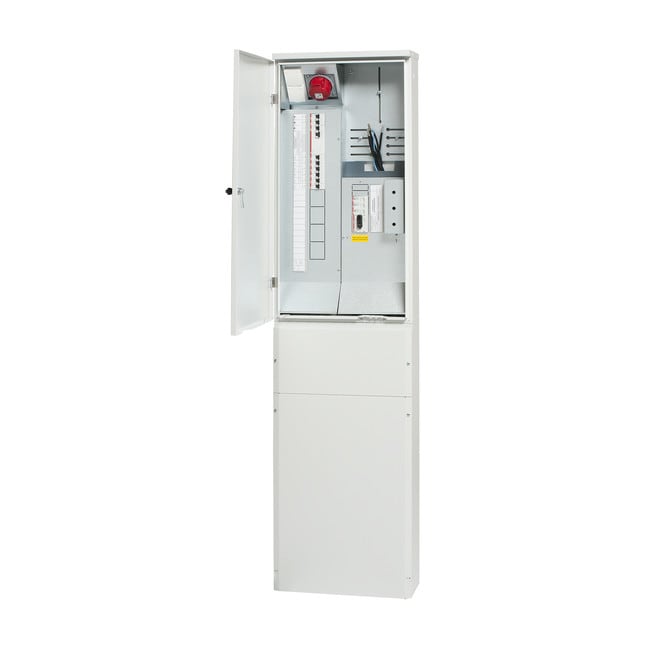

ABB - Mittauskeskus Fe - 1M5T09URJ-LO8 1T Y 50A IP34
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Mittariristikkojen määrä - 1
Asennustapa - pinta-asennus
Asennuslevyllä - kyllä
Materiaali - teräs
Nimellisvirta - 50 A
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
Tuotesarja
Näpsä Smart
Katso kaikki tämän sarjan tuotteetEAN-koodi
6410034170459
Sähkönumero
3417045
Toimittajan tuotenumero
2TQN000040Y0102
Tukkuerä
10
Mittariristikkojen määrä:
1
Asennustapa:
pinta-asennus
Asennuslevyllä:
kyllä
Materiaali:
teräs
Nimellisvirta:
50 A
Alapuolisella kytkentätilalla:
puristimilla
Kotelointiluokka (IP):
IP3X
Leveys:
400 mm
Korkeus:
1600 mm
Syvyys:
170 mm
Väri:
harmaa
RAL-numero:
7035
1-T mittauskeskus 400x1600x170mm, pinta/uppoasennukseen. Kiinteäjalusta. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omatjohdonsuojakatkaisijat. Ylijännitesuojat T2 asennettuna. Kaukoluentamalli, Värisävy vaalean harmaa, RAL7035. Näpsä SMART ulkomittauskeskus ylijännitesuojalla
1-T mittauskeskus 400x1600x170mm, pinta/uppoasennukseen. Kiinteä jalusta. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Keskus varustettu T2-luokan ylijännitesuojalla. Kaukoluenta malli, Värisävy vaalean harmaa, RAL7035.
Edut:
Näyttävä muotoilu (kaareva ovi)
Efektipinta estää mm. sormenjälkien jäämisen pintaan, ns. appelsiini-pinta, matta
Erillinen sisäkatto estää kondenssiveden tippumisen kojeiden päälle.
Syöttökaapelille vakiona 50 mm2 Cu/Al yleisliittimet. Liitinten sijoitelulla minimoitu kaapelin lenkityksen tarve
Kiinteä vedonpoistaja syöttökaapelille Päävarokkeiden sulake-tarvikkeet toimitetaan keskuksen mukana.
NäpsäSMART -mittauskeskukset sopivat kaukoluentaan
Ryhmäkeskuksen Cu-syöttökaapeli kytketään vikavirtasuojakytkimen ylempiin 25 mm2 napoihin (vasen puoli).
Rakennusaikaiseen käyttöön tarkoitetut vikavirtasuojatut pistorasiat (3x16A , 2kpl 1x16A) ovat kukin omien johdonsuojakatkaisijoiden takana mahdollistaen yhtäaikaiset isotkin pistorasioiden kuormitukset.
Pistorasialähtöjen johdonsuojakatkaisijoita voidaan käyttää myöhemmin myös muuhun tarkoitukseen, esimerkiksi autotallin pistorasioille.
Asennusohjeet mukana.
Potentiaalintasauskisko asennettuna jalustassa
Seinäkiinityksessä liukumavara 10% (hirsiseinän painuma)
Irroitettava syöttölaippa.
Multilaippa lähteville kaapeleille.
Oven alaosassa väistö keskuksen pistorasioihin kytkettyjä kaapeleita varten.
Lisävarusteena maatuet jalustaan,(ZX8, 34 170 38)
1-T mittauskeskus 400x1600x170mm, pinta/uppoasennukseen. Kiinteä jalusta. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Keskus varustettu T2-luokan ylijännitesuojalla. Kaukoluenta malli, Värisävy vaalean harmaa, RAL7035.
Edut:
Näyttävä muotoilu (kaareva ovi)
Efektipinta estää mm. sormenjälkien jäämisen pintaan, ns. appelsiini-pinta, matta
Erillinen sisäkatto estää kondenssiveden tippumisen kojeiden päälle.
Syöttökaapelille vakiona 50 mm2 Cu/Al yleisliittimet. Liitinten sijoitelulla minimoitu kaapelin lenkityksen tarve
Kiinteä vedonpoistaja syöttökaapelille Päävarokkeiden sulake-tarvikkeet toimitetaan keskuksen mukana.
NäpsäSMART -mittauskeskukset sopivat kaukoluentaan
Ryhmäkeskuksen Cu-syöttökaapeli kytketään vikavirtasuojakytkimen ylempiin 25 mm2 napoihin (vasen puoli).
Rakennusaikaiseen käyttöön tarkoitetut vikavirtasuojatut pistorasiat (3x16A , 2kpl 1x16A) ovat kukin omien johdonsuojakatkaisijoiden takana mahdollistaen yhtäaikaiset isotkin pistorasioiden kuormitukset.
Pistorasialähtöjen johdonsuojakatkaisijoita voidaan käyttää myöhemmin myös muuhun tarkoitukseen, esimerkiksi autotallin pistorasioille.
Asennusohjeet mukana.
Potentiaalintasauskisko asennettuna jalustassa
Seinäkiinityksessä liukumavara 10% (hirsiseinän painuma)
Irroitettava syöttölaippa.
Multilaippa lähteville kaapeleille.
Oven alaosassa väistö keskuksen pistorasioihin kytkettyjä kaapeleita varten.
Lisävarusteena maatuet jalustaan,(ZX8, 34 170 38)
