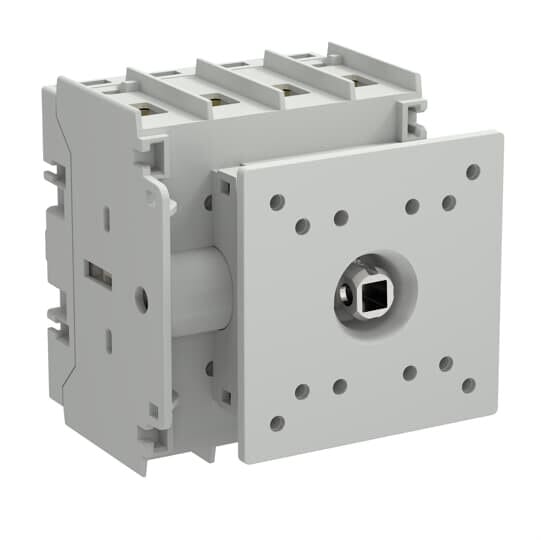

ABB SMART POWER - Kuormankytkin vipu OT PLUS - 4-nap. 100A 415V AC-22A
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Napojen lukumäärä - 4
Mitoitettu jatkuva virta Iu - 100 A
Laitteen rakenne - koko laite kotelossa
Kytkinten määrä - 1
Leveys - 76 mm
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
EAN-koodi
6417019926018
Sähkönumero
3642554
Toimittajan tuotenumero
OT100G2-4DSN2
Tukkuerä
10
Napojen lukumäärä:
4
Mitoitettu jatkuva virta Iu:
100 A
Laitteen rakenne:
koko laite kotelossa
Kytkinten määrä:
1
Leveys:
76 mm
Korkeus:
81 mm
Syvyys:
70 mm
Ohjauselementin tyyppi:
muu
Mitoituskäyttöjännite:
800...800 V
Lisäkytkimien lukumäärä (sulkeutuva kosketin):
0
Katkaisuteho 400 V:
45 kW
Maksimi nimellinen käyttöjännite Ue AC:
800 V
Lisäkytkimien lukumäärä (avautuva kosketin):
0
Mitoitettu jatkuva virta AC-23, 400 V:
80 A
Kotelointiluokka (IP), edestä:
IP20
Mitoitettu jatkuva virta AC-21, 400 V:
100 A
Ehdollinen nimellisoikosulkuvirta Iq:
50 kA
Terminen mitoituskestovirta Icw:
1.5 kA
Apu- ja vaihtokoskettimien lukumäärä:
0
Mitoitusteho AC-23, 400 V:
45 kW
Päävirtapiirin liitäntätapa:
ruuviliitäntä
Kotelointiluokka (NEMA):
muu
Lattia asennus:
ei
Kotelon/suojuksen materiaali:
muovi
Oviasenteinen 4-napainen O-I kuormankytkin ruuviliittimillä. Kiinteä 4. napa kytkimen oikealla puolella. Säädettävä 4. navan ajoitus: samanaikainen tai ennakoiva toiminta pääkärkiin nähden.
- AC-21A: 100A 415V / 80A 690V
- AC-22A: 100A 415V / 80A 690V
- AC-23A: 80A 415V / 58A 500V / 40A 690V
ABB OT Plus kytkimet.
OT Plus kytkinsarja vastaa kasvaviin huoliin ympäristöstämme, koska siinä yhdistyvät huippuluokan ominaisuudet kestävään rakenteeseen. PEP ecopassport-merkintä takaa, että OT Plus kytkinsarja täyttää maailmanlaajuiset ympäristövaatimukset.
Tehohäviöitä on pienennetty jopa 53%, keskimäärin 31% ja tuotteet on pakattu ympäristöystävällisiin pakkauksiin. Kytkimestä voi kierrättää uudelleen 92-94%. Parannetulla oikosulkukestoisuudella ja 200.000 mekaanisella käyttökerralla annetaan ylivertainen suoja 160A nimellisvirtaan asti.
