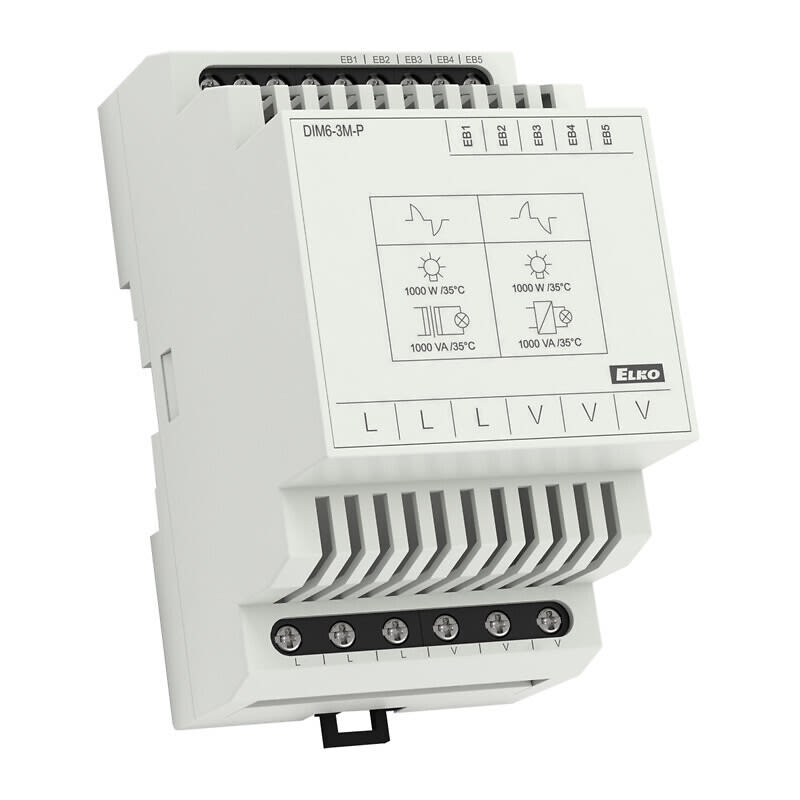

ELKO EP - Laajennusmoduuli - DIM-6-3M-P

Laajennusyksikkö säätötehon kasvattamiseksi valonsäätimelle DIM-6, teholisäys 1000VA, modulikoko 3 modulia Teholaajennusyksikköä käytetään DIM-6 -valonsäätimen himmennystehoalueen nostamiseksi 1000 VA portain hehku- ja halogeenilamppukuormille 230VAC syöttöjännitteellä ja ELV-halogeenilampuille periteisellä tai elektronisella muuntajalla. Suurin ketjutettavien laajennusyksiköiden määrä on 8 kpl jolloin maksimi himmennysteho kuormalle on 10000 VA himmentimen DIM-6 tehoalue huomioituna. Himmentimen syöttö tulee suojata etukojeella joka on mitoitettu himmennystehoa vastaavaksi. Valonsäädin jäähdytetään luonnollisella ilmankierrolla. Mikäli ilmankierto keskuksessa on alentunut asennuksen tiiveyden vuoksi, tulee keskuksen jäähdytystä asentamalla keskukseen koneellinen tuuletus maksimissaan 35°C käyttölämpötila-alueen saavuttamiseksi. Etäisyys DIM-6 moduulin ja sen laajennusyksikköjen välillä tulee olla minimissään 20 mm. EB-väyläkaapelin maksimipituus moduulien välillä on 1 m ja kaapelina tulee käyttää häiriösuojattua kaapelia
