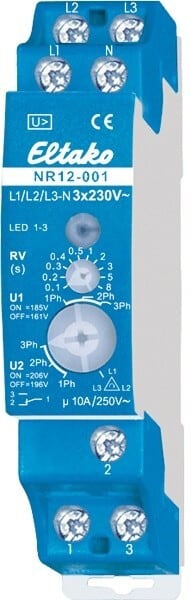

ELTAKO - 1VK,10A/250VAC,161V/196V,DIN - NR12-001-3x230V valvontarele

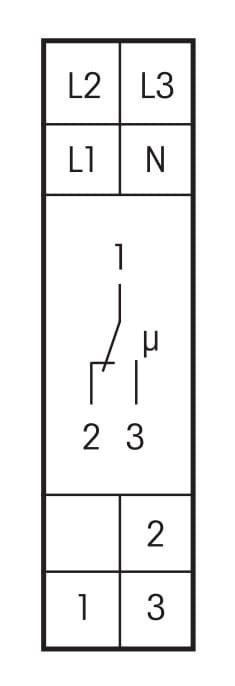

1 pot. vapaa vaihtokosketin 10A/250V, 230V AC:n valvontaan 1- ja 3-vaihejohdon ja nollan väliin sekä kiertosuunnan valvontaan, U1:161V:n poiskytkentäjännite ja 185V:n päällekytkentäjännite, U2: 196V:n poiskytkentäjännite ja 206V:n päällekytkentäjännite.

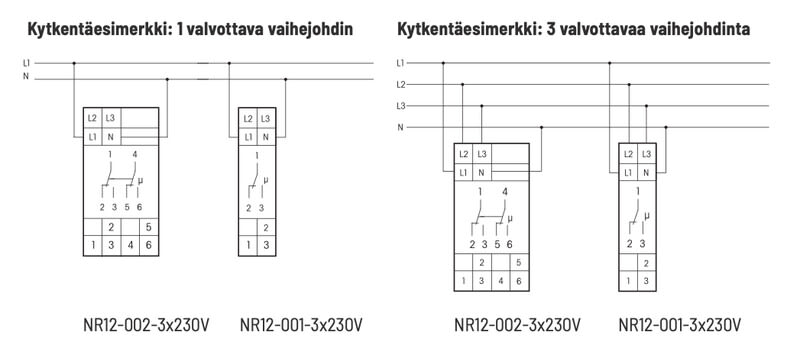

Suunniteltu valvomaan 230V AC, 1-3 vaihejohtimien ja nollan välillä, sekä pyörimissuunnan (myötäpäivään) valvontaan alemman kiertokytkimen asennoissa 2Ph ja 3Ph.

Valittavissa 2 eri katkaisujännitetasoa, 161V ja 196V. Poiskytkentäviive asetettavissa välillä 0,1 - 8 sekuntia.

Käyttöjännite L1-N 180-250V/50 Hz.
Jos L1:ssä tulee jokin vika, rele katkaisee virran välittömästi.

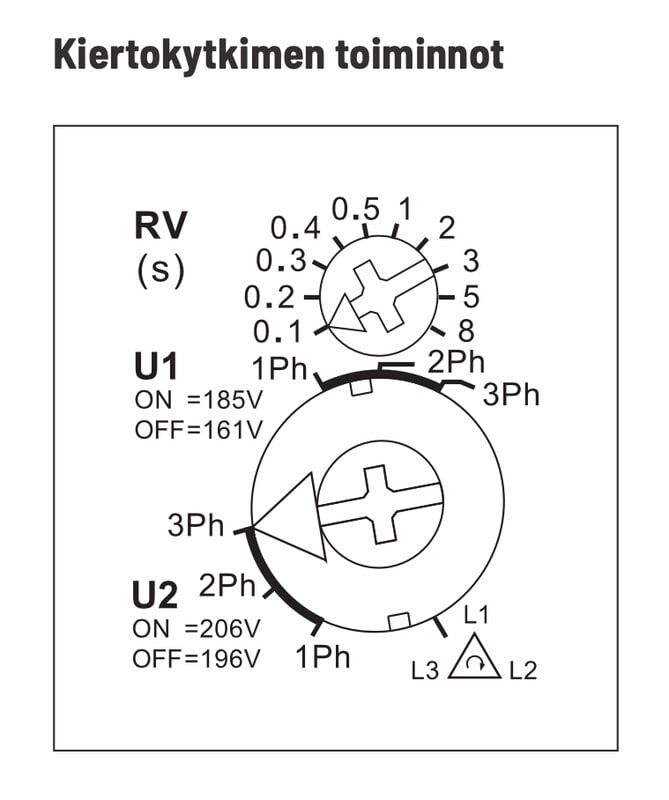

Alemmalla kiertokytkimellä voidaan valita kahden päälle- ja poiskytkentäjännitteen välillä sekä valvottavien vaihejohtimien lukumäärä.

U1: 161V:n katkaisujännite ja 185V:n päällekytkentäjännite.
U2: 196V:n katkaisujännite ja 206V:n päällekytkentäjännite.
Normin VDE 0100 osan 718 mukaisesti (aikaisemmin: VDE 0108, osa 1).

Jännite ilmaistaan LED-merkkivalolla. Virheellisen napaisuuden tai vaihevirheen sattuessa LED vilkkuu nopeasti.
Poiskytkentäviive RV on säädettävissä ylemmällä kiertokytkimellä välillä 0,1-8 sekuntia.
LED-merkkivalo vilkkuu hitaasti poiskytkentäviiveen aikana. Käynnistysviive 0,5 sekuntia.
Maksimi sulake, 16A.

• Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti.
• 1 moduuli = leveys 18mm, syvyys 58mm.
• 230V LED-kuorma kork. 200W.
• Hehkulamppukuorma kork. 2000W.
• Valmiustilan kulutus vain 0,8 wattia.
• Saatavana myös kahdella CO-koskettimella, NR12-002-3X230V (Snro. 27 018 50)
