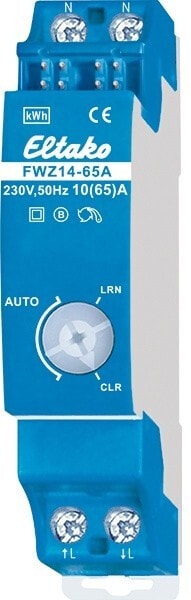

ELTAKO - Energiamittari 65A,1mod/18,B - FWZ14-65A Langaton,1-vaihe,DIN
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Väyläjärjestelmä KNX - ei
Muut väyläjärjestelmät - ei ole
Malli / Tyyppi - energiamittari
Kytkentätapa - suora
Väyläjärjestelmä KNX radio - ei
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
Tuotesarja
EAN-koodi
4010312501511
Sähkönumero
6712620
Toimittajan tuotenumero
FWZ14-65A
Tukkuerä
10
Väyläjärjestelmä KNX:
ei
Muut väyläjärjestelmät:
ei ole
Malli / Tyyppi:
energiamittari
Kytkentätapa:
suora
Väyläjärjestelmä KNX radio:
ei
Väyläjärjestelmä radiotaajuus:
kyllä
Väyläjärjestelmä LON:
ei
Väyläjärjestelmä Powernet:
ei
Kaksisuuntainen radiotaajuus:
ei
Hyväksytty PTB:n mukaan:
ei
S0 impulssiliityntä:
ei ole
Tariffikytkin:
ei
Tarkkuusluokka:
1
RS485 väylän langaton 1-vaihe energiamittari/mittaritietojen välitysmoduuli, maksimivirta 65A. Valmiustilan kulutus vain 0,5W.
Asennetaan DIN-EN 60715 TH35 -asennuskiskoon.
1 moduuli = 18mm leveä, 58mm syvä.
Tarkkuusluokka B (1%). RS485 liitännällä.

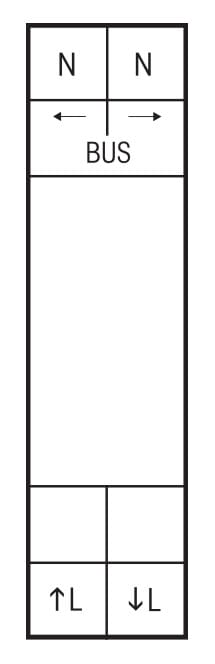

Liitäntä Eltakon RS485 väylään. Väylä ja virransyöttö kytketään jumppereilla.
Mittarin lukema, nykyinen kulutus ja mittarin sarjanumero välitetään väylään - esim. edelleenlähetettäväksi ulkoiselle tietokoneelle, ohjausyksikköön – ja myös langattomaan verkkoon FAM14:n kautta. Tätä varten on välttämätöntä, että laiteosoite annetaan langattomalta antennimoduulilta FAM14, käyttöohjeen mukaisesti.
Mittari käyttää mittaukseen syötön ja ulostulon välistä virtaa. Sisäistä 0,5 watin tehonkulutusta ei mitata.
Tämä mittari, kuten ei muutkaan mittarit, joissa ei ole vaatimuksenmukaisuustodistusta (esim MID), ei sovellu laskutukseen.
Laitteeseen voidaan kytkeä 1-vaihe johdin, jonka virranvoimakkuus on korkeintaan 65A. Käynnistysvirta 40mA. Käytön aikana, kiertokytkin on asetettava asentoon AUTO.
Virrankulutus ilmoitetaan LED-merkkivalolla.
Jos L-tulo ja L-lähtö vaihtuu kytkennän aikana, lähetetään normaalinopeuden (HT)/huippunopeuden (NT) kytkentäviesti, kytkentävirheen osoittamiseksi.
Mikäli odotettavissa oleva kuorma on yli 50%, ilmanvaihtovälin tulee olla 1⁄2 moduulia viereen asennettuihin laitteisiin. Mukana on siksi 2 välikappaletta DS14, lyhyt jumpperi-liitin ja kaksi pitkää jumpperi-liitintä.
Asennetaan DIN-EN 60715 TH35 -asennuskiskoon.
1 moduuli = 18mm leveä, 58mm syvä.
Tarkkuusluokka B (1%). RS485 liitännällä.
Liitäntä Eltakon RS485 väylään. Väylä ja virransyöttö kytketään jumppereilla.
Mittarin lukema, nykyinen kulutus ja mittarin sarjanumero välitetään väylään - esim. edelleenlähetettäväksi ulkoiselle tietokoneelle, ohjausyksikköön – ja myös langattomaan verkkoon FAM14:n kautta. Tätä varten on välttämätöntä, että laiteosoite annetaan langattomalta antennimoduulilta FAM14, käyttöohjeen mukaisesti.
Mittari käyttää mittaukseen syötön ja ulostulon välistä virtaa. Sisäistä 0,5 watin tehonkulutusta ei mitata.
Tämä mittari, kuten ei muutkaan mittarit, joissa ei ole vaatimuksenmukaisuustodistusta (esim MID), ei sovellu laskutukseen.
Laitteeseen voidaan kytkeä 1-vaihe johdin, jonka virranvoimakkuus on korkeintaan 65A. Käynnistysvirta 40mA. Käytön aikana, kiertokytkin on asetettava asentoon AUTO.
Virrankulutus ilmoitetaan LED-merkkivalolla.
Jos L-tulo ja L-lähtö vaihtuu kytkennän aikana, lähetetään normaalinopeuden (HT)/huippunopeuden (NT) kytkentäviesti, kytkentävirheen osoittamiseksi.
Mikäli odotettavissa oleva kuorma on yli 50%, ilmanvaihtovälin tulee olla 1⁄2 moduulia viereen asennettuihin laitteisiin. Mukana on siksi 2 välikappaletta DS14, lyhyt jumpperi-liitin ja kaksi pitkää jumpperi-liitintä.
