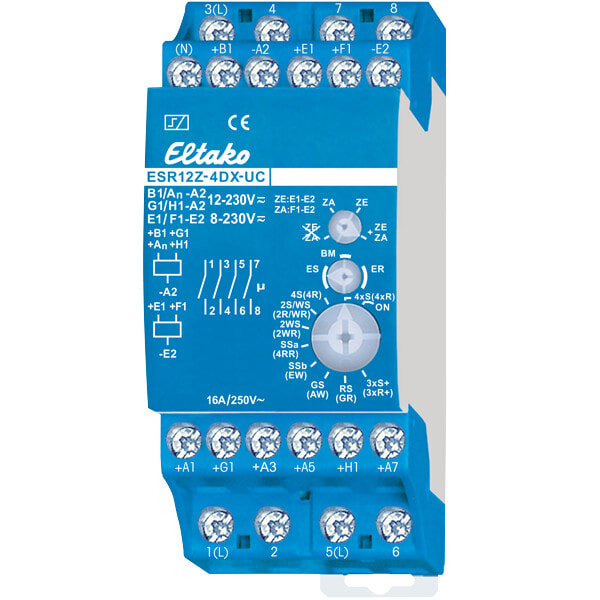

ELTAKO - Ohjelmoitava rele,DIN,ryhmäohj - ESR12Z-4DX-UC,4s,16A,8-230V UC
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Toiminto - elektroninen keskusohjaukseen
Sulkeutuvien koskettimien lukumäärä - 1
Asennustapa - DIN-kisko
Avautuvien koskettimien lukumäärä - 0
Mitoitettu kytkentävirta - 16 A
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
Tuotesarja
EAN-koodi
4010312108130
Sähkönumero
2701820
Toimittajan tuotenumero
ESR12Z-4DX-UC
Tukkuerä
10
Toiminto:
elektroninen keskusohjaukseen
Sulkeutuvien koskettimien lukumäärä:
1
Asennustapa:
DIN-kisko
Avautuvien koskettimien lukumäärä:
0
Mitoitettu kytkentävirta:
16 A
Leveys (moduulipaikkojen määrä):
1
Upotussyvyys:
58 mm
Vaihtokoskettimien lukumäärä:
0
Syöttöjännite:
230...230 V
Ohjausjännite 1:
8...253 V
Syöttöjännitteen tyyppi:
AC/DC
Ohjausjännite 1:n tyyppi:
AC
Maksimi hehkulamppukuorma:
2000 W
Ohjausjännite 1:n taajuus:
50...50 Hz
Loistelamppukuorma maks.:
1000 VA
Käsikäyttöinen:
ei
Ohjausjännite 2:n tyyppi:
DC
Ohjausjännite 2:n taajuus:
50...50 Hz
Loistelamppukuorma (tuplapiirissä) maks.:
1000 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks.:
500 VA
Maksimikytkentävirta (cos phi = 0.6):
8 A
4-kanavainen impulssirele työvirtarele toiminnolla. Myös keskus- ja ryhmäohjaus.

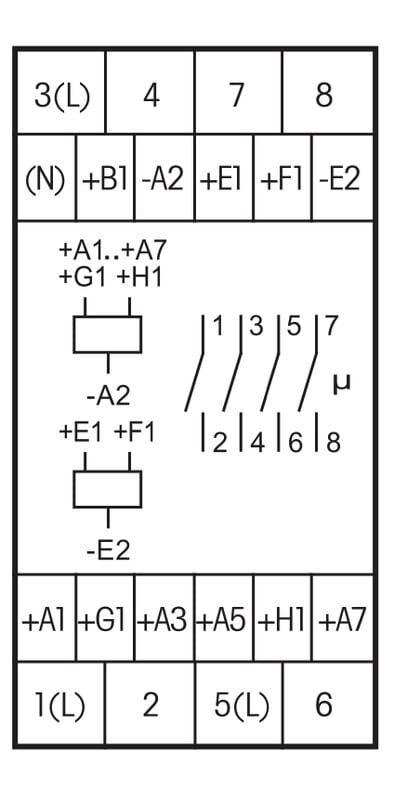

- 4 itsenäisesti ohjattavaa sulkeutuvaa (NO) potentiaalivapaata kosketinta, 16A/250V AC.
- 230V LED-kuorma kork. 600W.
- Hehkulamppukuorma kork. 2000W.
- Valmiustilan kulutus on ainoastaan 0,03-0,4 wattia.
- Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti.
- 2 moduulia = leveys 36mm, syvyys 58mm.
- Patentoidun Eltako Duplex -tekniikan (DX) avulla, kolme neljästä normaalisti potentiaalivapaasta koskettimesta voidaan silti kytkeä nollapisteessä 230V AC 50Hz ja vähentää siten merkittävästi niiden kulumista. Liitä tätä varten yksinkertaisesti nollajohdin liittimeen (N) ja L liittimeen 1(L), 3(L) tai 5(L). Virrankulutus valmiustilassa tällöin vain 0,1W.
- Jos koskettimia käytetään ohjaamaan laitetta, joka ei kytke nolla-pisteessä, niin (N)-liitintä ei pidä kytkeä, koska tällöin ylimääräinen kytkentäviive voi johtaa vastakkaiseen lopputulokseen.
- Paikallisohjaustuloissa monijännite 12-230V UC.
- Monijännite keskusohjaustuloissa ON ja OFF 8-230V AC/DC, jotka on galvaanisesti erotettuja paikallisista tuloista.

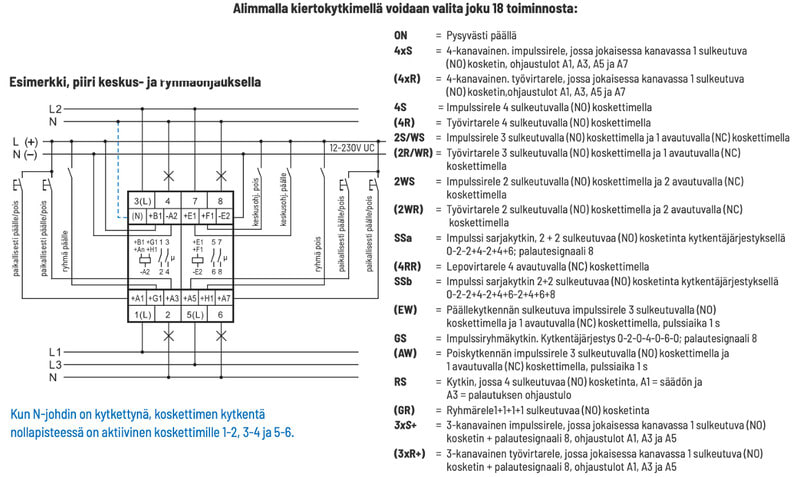

- Monijännite ryhmäohjauksen ON ja OFF tuloissa 12–230V AC/DC. Potentiaalin tulee olla sama kuin paikallisissa ohjaustuloissa. Näiden impulssikytkimien ryhmiä voidaan ohjata erikseen ryhmäohjaustulojen avulla. Käyttö ja paikallisohjauksen jännite on oltava sama.
- Modernia hybriditekniikkaa, jossa yhdistyvät kulumattoman elektronisen ohjauksen sekä tehokkaiden erikoisreleiden suurimmat edut.
- Odota asentamisen jälkeen, että lyhyt automaattinen synkronisointi päättyy, ennen kuin kytket laitteita verkkoon.
- Keskusohjauksen komento on aina etusijalla.
- Paikallisohjaustuloista tulevat signaalit ovat estyneitä niin kauan kuin keskusohjauksesta välittyy signaali.
- Jännitekatkoksen sattuessa lähdöt kytkeytyvät pois päältä ennalta määritetyssä järjestyksessä.
