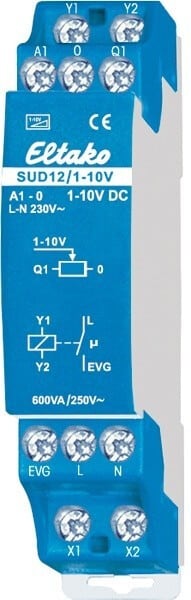

ELTAKO - Valonsäädin,mukaanEUD12/LUD12 - SUD12/1-10V,DIN, tulo/lähtö
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Käyttötapa - kosketuspainike
Kuorman tyyppi - kapasitiivinen kuorma
Asennustapa - DIN-kiskosovitin
Väri - sininen
Halogeeniton - kyllä
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
Tuotesarja
EAN-koodi
4010312108116
Sähkönumero
2616810
Toimittajan tuotenumero
SUD12/1-10V
Tukkuerä
1
Käyttötapa:
kosketuspainike
Kuorman tyyppi:
kapasitiivinen kuorma
Asennustapa:
DIN-kiskosovitin
Väri:
sininen
Halogeeniton:
kyllä
Kiinnitystapa:
muu
Himmennys laskevan reunan ohjaus:
ei
Himmennys nousevan reunan ohjaus:
ei
Materiaali:
muovi
Johtimen poikkipinta-ala:
6...6 mm²
Laitteen leveys:
18 mm
Laitteen korkeus:
58 mm
Laitteen syvyys:
66 mm
Kokoonpano:
muu
Sovellusohjaus (Bluetooth):
ei
Kruunuvalonsäädin:
ei
Ala-aseman sisääntulo:
ei
Valaistustason muisti:
ei
Käytettävissä painikkeen kanssa:
kyllä
Käytettävissä liiketunnistimen kanssa:
ei
Käytettävissä läsnäoloilmaisimen kanssa:
ei
Käytettävissä kellokytkimen/ajastimen kanssa:
ei
Käytettävissä RF-painikkeen kanssa:
ei
Käytettävissä IR-painikkeen kanssa:
ei
Materiaalin laatu:
kestomuovi
Pinnan suojaus:
muu
Pintamateriaali:
matta
Läpinäkyvä:
ei
Ohjausjännite:
8...230 V
Kytkentätapa:
ruuviliitos
Apple HomeKit -yhteensopiva:
ei
Google Assistant -yhteensopiva:
ei
Amazon Alexa -yhteensopiva:
ei
IFTTT-tuki:
ei
Valmiustilan kulutus vain 0,5 wattia.
Modulaarinen yksikkö. kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti.
1 moduuli = leveys 18mm, syvyys 58mm.
Modernia hybriditekniikkaa, jossa yhdistyvät elektronisen ohjauksen sekä tehokkaiden sähkömekaanisten releiden suurimmat edut.

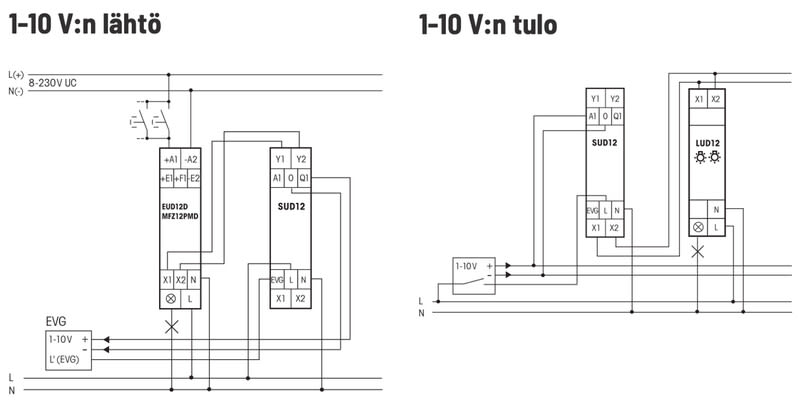

Ohjausyksikköä SUD12 voidaan käyttää kahteen eri toimintoon:
1-10V:n lähtö
Tällä toiminnolla HF-liitäntälaitteita ja muuntajia, joissa on 1-10 voltin tulo, maks. 40mA, voidaan ohjata yleishimmentimellä: EUD12D tai MFZ12PMD.

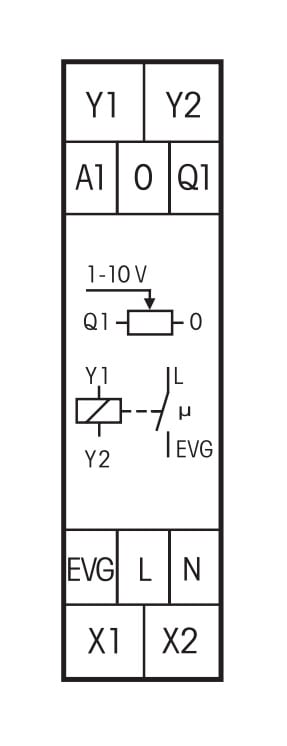

Näitä himmentimiä ohjataan jousipalautteisella kytkimellä, joka on kytketty yleiseen jännitetuloon paikallisesti tai keskusohjattavasti. SUD12 muuntaa himmentimen painikkeen signaalin liittimistä Y1/Y2 analogiseksi 1-10 voltin signaaliksi lähtöön 0/Q1.
Se kytkee elektronisen liitäntälaitteen tai muuntajan, joka on kytketty EVG-lähtöön, bistabiilin releen avulla.
Nollapistekytkentä, kuorman säästämiseksi.
Kytkentäteho loisteputkikuormille ja matalajännitteisille elektronisella liitäntälaitteella varustetuille halogeenilamppukuormille on korkeintaan 600VA.
Käyttämällä bistabiilia reletoimintoa vältytään ongelmilta jännitekatkosten yhteydessä ja lämmöntuotolta myös päällekytketyssä tilassa.
Odota asentamisen jälkeen, että lyhyt automaattinen synkronisointi päättyy, ennen kuin kytket kulutuslaitteita verkkoon.
Samalla suoraan himmennettävä lamppu voidaan kytketä himmentimeen EUD12D.
Lisäksi himmentimien EUD12D ja MFZ12PMD kuormaa voidaan laajentaa tehoyksiköllä LUD12 suoraan himmennettäville lampuille.
1-10V:n tulo
Tällä toiminnolla ohjausyksikön liittimien A1/0 1–10 voltin signaali muuntuu vakiohimmennyssignaaliksi, kun se kytketään tehoyksikön LUD12 liittimiin X1/X2. Kytkentätoiminto toteutuu ulkoisesti SUD12:n L-liitännässä.
LUD12:n kiertokytkimen on oltava asennossa \"usean lampun tila\".
Useita LUD12-tehoyksiköitä voidaan kytkeä SUD12:een LUD12:n käyttöohjeiden mukaisesti asennossa 'tehonlisäys useassa ryhmässä'. Signaalituloon A1/0 voidaan liittää 100 kilo-ohmin potentiometri valonsäätöä varten. Tulon A1/0 kautta himmennin LUD12 kytkee valon täyteen voimakkuuteen.
