ELTAKO - Valvontarele 1s 230V/240µF DIN - SBR12-230V/240µF virranrajoitu


Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Maksimi loisteho - 1200 VA
Mitoitettu jatkuva virta Iu - 16 A
Asennustapa - DIN-kisko
Ehdollinen nimellisoikosulkuvirta Iq - 0.02 kA
Oikosulkuvirran rajoitin - ei
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
Tuotesarja
EAN-koodi
4010312205457
Sähkönumero
2701939
Toimittajan tuotenumero
SBR12-230V/240?F
Tukkuerä
10
Maksimi loisteho:
1200 VA
Mitoitettu jatkuva virta Iu:
16 A
Asennustapa:
DIN-kisko
Ehdollinen nimellisoikosulkuvirta Iq:
0.02 kA
Oikosulkuvirran rajoitin:
ei

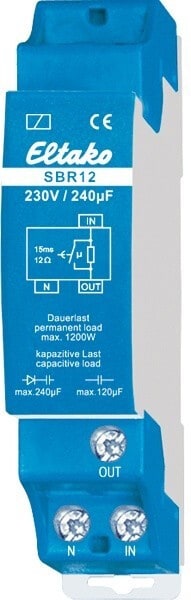

Virranrajoitusrele DIN-kiskoon, 230V/240µF, Yksi (1) sulkeutuva kosketin 16 A/250V AC, 1 moduuli = leveys 18mm, syvyys 58mm.
Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti.
1 moduuli = leveys 18mm, syvyys 58mm.
Maks. 240μF:n kapasitiivinen kuorma tasasuuntaajan jälkeen (esim. energiansäästölampputai tai HF-liitäntälaite) tai 120μF suoraan verkosta (esim. rinnakkaiskompensoitu loisteputki).

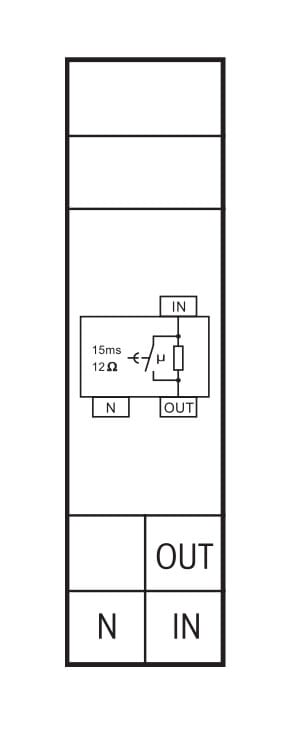

Rajoitusvastus 12Ω, joka rajoittaa käynnistysvirran 15 millisekuntiin.
Energiansäästölamppujen, loisteputkien ja pienten loisteputkien kytkentävirta rajoittuu lyhyen päällekytkentäajan (n. 15 millisekuntia) avulla 20A:han tehovastuksen (12Ω) vaikutuksesta.

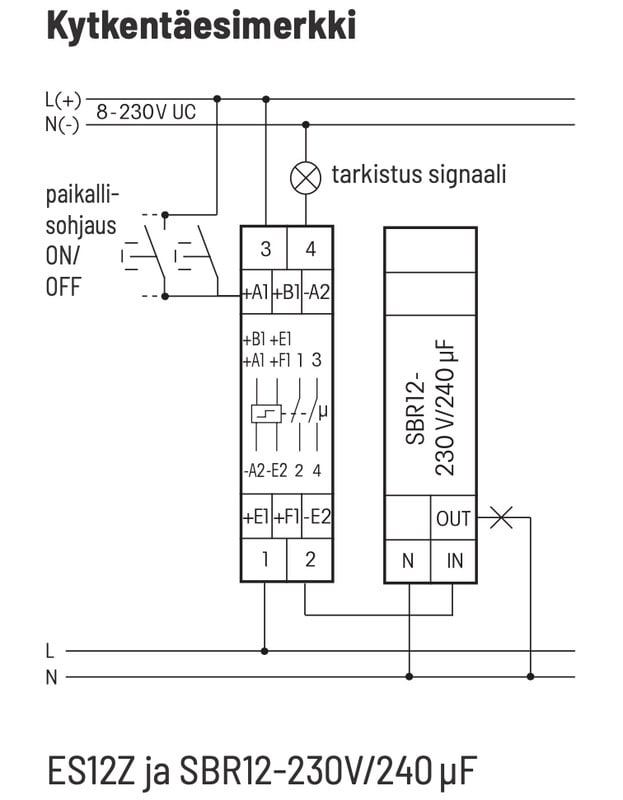

Virranrajoitusrele kytketään ohjattavan releen koskettimen ja kuorman väliin.
Jatkuva kuorma kork. 1200W, maksimikytkentätaajuus 600/h.
Kapasitiivista kuormaa koskeva selitys:
Ilmoitettu kapasitiivinen maksimikuorma suoraan verkosta on määrittävä tekijä esim. rinnakkaiskompen- soitaville loisteputkille ja perinteisille kuormille. Jos kondensaattori kytketään rinnakkain sähköverkkoon, määrittävä tekijä määrää oikean lamppukohtaisen mitoituksen. Ilmoitettu kapasitiivinen maksimikuorma tasasuuntaajan jälkeen on määrittävä tekijä energiansäästölampuille ja HF-liitäntälaitteille. Laskettavissa on 10 μF:n kapasitanssi lamppua kohden.
