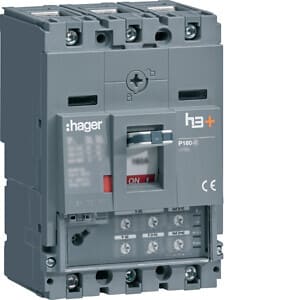

HAGER - Kompaktikatkaisija - P160 LSI 3N 40A 25kA
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Mitoitettu jatkuva virta Iu - 40 A
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz - 25 kA
Napojen lukumäärä - 3
Lämpöreleen virta-asetus - 16...40 A
Laitteen rakenne - sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
Tuotesarja
EAN-koodi
3250613212568
Sähkönumero
3637765
Toimittajan tuotenumero
HHS040JC
Tukkuerä
9
Mitoitettu jatkuva virta Iu:
40 A
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz:
25 kA
Napojen lukumäärä:
3
Lämpöreleen virta-asetus:
16...40 A
Laitteen rakenne:
sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Päävirtapiirin liitäntätapa:
ruuviliitäntä
Mitoitusjännite:
220...690 V
Viivästetty oikosulkulaukaisun säätöalue:
21.9...400 A
Oikosulkulaukaisun säätöalue:
120...600 A
Lisäkytkimien lukumäärä (avautuva kosketin):
0
Lisäkytkimien lukumäärä (sulkeutuva kosketin):
0
Apu- ja vaihtokoskettimien lukumäärä:
0
Päävirtapiirin liitännän suunta:
etupuolella
Ohjauselementin tyyppi:
vipu
Kotelointiluokka (IP):
IP40
Kompaktikatkaisija standardin DIN EN 60947-2 mukaan suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosuluilta. Elektronisen suojareleen laukaisukäyrä voidaan asettaa kiertokytkimellä. Ylikuormitusvirran (Ir), lyhytaikaisen viivästetyn oikosulkusuojan (Isd) ja hetkellisen oikosulkusuojauksen (Ii) raja-arvot voidaan asettaa erikseen, samoin kuin aikaviive tr ylikuormitustapauksissa ja aikaviive tsd lyhytaikaista viivästettyä oikosulkulaukaisua varten. Lisäksi laukaisukäyrää voidaan säätää kääntäen verrannollisesti oikosulkuvirtojen Ii ja Isd sekä lyhytaikaisen viiveen ja välittömän laukaisuajan välillä olevan aktivoitavan I²t-toiminnon avulla. Valmis-LED palaa vihreänä, kun katkaisija on käyttövalmis, ja vilkkuu oranssina, kun katkaisijassa havaitaan sisäinen vika. Ylivirran merkkivalo alkaa vilkkua punaisena, kun I = 105 % Ir ja pysyy punaisena, kun I > 112 % Ir. Toinen LED ilmaisee ylilämpötilan laukaisuyksikössä. Tämä palaa punaisena, jos sisäinen lämpötila ylittää 105°C. Laitteen vipu voidaan lukita ON- ja OFF-asentoihin vipuun integroidun toiminnallisuuden ja normaalin riippulukon avulla, ilman muita lisätarvikkeita. Katkaisumekanismia voidaan testata ja pääkoskettimet avata vapautuspainikkeella. Saranoitu kansi, jossa on kiinteä pikalukitusruuvi, mahdollistaa pääsyn asennustilaan erikseen tilattavien apukoskettimien ja laukaisimien asentamiseksi. Katkaisijan sisälle asennetut lisävarusteet voidaan havaita ja tunnistaa katseluikkunasta avaamatta saranoitua kantta. Vakiovarusteena on potentiaalivapaa hälytyskosketin poiskytkentää varten, kun on olemassa ylikuormituksen aiheuttama katkaisuvaara. Tämä on suljettu, kun I > 90 % Ir. Tämä ilmaistaan ylimääräisellä LED-valolla. Se palaa oranssina, kun kosketin on kiinni. Asetettu laukaisukäyrä voidaan testata ja dokumentoida diagnostiikka- ja konfigurointityökalun käyttöliittymän kautta.
