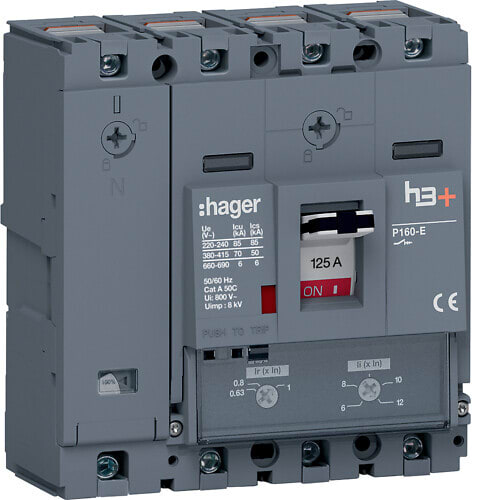

HAGER - Kompaktikatkaisija - P160 TM 4N 125A 70kA
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Mitoitettu jatkuva virta Iu - 125 A
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz - 70 kA
Napojen lukumäärä - 4
Lämpöreleen virta-asetus - 80...125 A
Laitteen rakenne - sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
EAN-koodi
3250613177171
Sähkönumero
3637783
Toimittajan tuotenumero
HES126DC
Tukkuerä
8
Mitoitettu jatkuva virta Iu:
125 A
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz:
70 kA
Napojen lukumäärä:
4
Lämpöreleen virta-asetus:
80...125 A
Laitteen rakenne:
sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Mitoitusjännite:
220...690 V
Oikosulkulaukaisun säätöalue:
750...1500 A
Sisäänrakennettu maasulkusuojaus:
ei
Sopii DIN-kiskoasennukseen:
ei
DIN-kiskoasennusmahdollisuus:
kyllä
Lisäkytkimien lukumäärä (avautuva kosketin):
0
Lisäkytkimien lukumäärä (sulkeutuva kosketin):
0
Apu- ja vaihtokoskettimien lukumäärä:
0
Päältä-pois -ilmaisimen mahdollisuus:
kyllä
Integroitu alijännitelaukaisija:
ei
Päävirtapiirin liitännän suunta:
etupuolella
Kokonainen laite suojayksiköllä:
kyllä
Sisäänrakennettu moottoriohjain:
ei
Moottoriohjain valittavissa:
ei
Tehohäviö:
32.1 W
Kompaktikatkaisija standardin DIN EN 60947-2 mukaan suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosuluilta. Ylikuormitusvirran terminen laukaisu (Ir) ja hetkellisen oikosulkuvirran magneettinen laukaisu (Ii) voidaan asettaa erikseen. Kolme erilaista toimintatilaa voidaan tunnistaa kytkimen asennosta (ON = ylös, OFF = alas, laukaisu = keskiasento). Laitteen vipu voidaan lukita ON- ja OFF-asentoihin vipuun integroidun toiminnallisuuden ja normaalin riippulukon avulla, ilman muita lisätarvikkeita. Irrotusmekanismia voidaan testata ja pääkoskettimet avata vapautuspainikkeella. Saranoitu kansi, jossa on kiinteä pikalukitusruuvi, mahdollistaa pääsyn asennustilaan erikseen tilattavien apukoskettimien ja laukaisimien asentamiseksi. Katkaisijan sisälle asennetut lisävarusteet voidaan havaita ja tunnistaa katseluikkunasta avaamatta saranoitua kantta.
