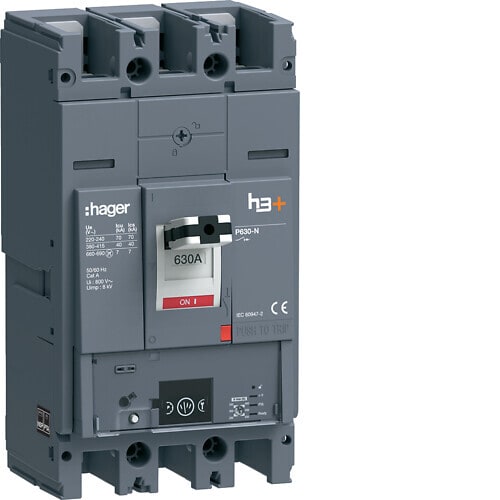

HAGER - Kompaktikatkaisija - P630 Energy 3N 630A 40kA
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Mitoitettu jatkuva virta Iu - 630 A
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz - 40 kA
Napojen lukumäärä - 3
Laitteen rakenne - sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Mitoitusjännite - 220...690 V
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
Tuotesarja
EAN-koodi
3250613197650
Sähkönumero
3637825
Toimittajan tuotenumero
HNW630NR
Tukkuerä
0
Mitoitettu jatkuva virta Iu:
630 A
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz:
40 kA
Napojen lukumäärä:
3
Laitteen rakenne:
sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Mitoitusjännite:
220...690 V
Viivästetty oikosulkulaukaisun säätöalue:
341.25...6300 A
Sisäänrakennettu maasulkusuojaus:
ei
Sopii DIN-kiskoasennukseen:
ei
DIN-kiskoasennusmahdollisuus:
ei
Lisäkytkimien lukumäärä (avautuva kosketin):
0
Lisäkytkimien lukumäärä (sulkeutuva kosketin):
0
Apu- ja vaihtokoskettimien lukumäärä:
0
Päältä-pois -ilmaisimen mahdollisuus:
kyllä
Integroitu alijännitelaukaisija:
ei
Päävirtapiirin liitännän suunta:
etupuolella
Kokonainen laite suojayksiköllä:
kyllä
Sisäänrakennettu moottoriohjain:
ei
Moottoriohjain valittavissa:
kyllä
Tehohäviö:
190.5 W
Kompaktikatkaisija standardin DIN EN 60947-2 mukaan suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosuluilta. Elektronisen suojareleen laukaisukäyrä voidaan asettaa integroidulla OLED-näytöllä, yhdistettävällä ovinäytöllä tai katkaisijaan adapterikaapelilla liitettävän tietokoneen Hager Power Setup -sovelluksella. Ylikuormitusvirran (Ir), lyhytaikaisen viivästetyn oikosulkusuojan (Isd) ja hetkellisen oikosulkusuojauksen (Ii) raja-arvot voidaan asettaa erikseen, samoin kuin aikaviive tr ylikuormitustapauksissa ja aikaviive tsd lyhytaikaista viivästettyä oikosulkulaukaisua varten. Lisäksi laukaisukäyrää voidaan säätää kääntäen verrannollisesti oikosulkuvirtojen Ii ja Isd sekä lyhytaikaisen viiveen ja välittömän laukaisuajan välillä olevan aktivoitavan I²t-toiminnon avulla. Valmis-LED palaa vihreänä, kun katkaisija on käyttövalmis, ja vilkkuu oranssina, kun katkaisijassa havaitaan sisäinen vika. Ylivirran merkkivalo alkaa vilkkua punaisena, kun I = 105 % Ir ja pysyy punaisena, kun I > 112 % Ir. Laitteen vipu voidaan lukita ON- ja OFF-asentoihin vipuun integroidun toiminnallisuuden ja normaalin riippulukon avulla, ilman muita lisätarvikkeita. Katkaisumekanismia voidaan testata ja pääkoskettimet avata vapautuspainikkeella. Saranoitu kansi, jossa on kiinteä pikalukitusruuvi, mahdollistaa pääsyn asennustilaan erikseen tilattavien apukoskettimien ja laukaisimien asentamiseksi. Katkaisijan sisälle asennetut lisävarusteet voidaan havaita ja tunnistaa katseluikkunasta avaamatta saranoitua kantta. Vakiovarusteena on potentiaalivapaa hälytyskosketin poiskytkentää varten, kun on olemassa ylikuormituksen aiheuttama katkaisuvaara. Tämä on suljettu, kun I > 90 % Ir (oletusarvo muutettavissa). Tämä ilmaistaan ylimääräisellä LED-valolla. Se palaa oranssina, kun kosketin on kiinni. Asetettu laukaisukäyrä voidaan testata ja dokumentoida diagnostiikka- ja konfigurointityökalun käyttöliittymän kautta. Integroitu mittaustekniikka mittaa kaikki energiat luokan 1 tarkkuudella IEC 61557-12:n mukaan. Energian osittaislaskuri voidaan nollata. H3+ Energy -kompaktikatkaisijaa voidaan käyttää myös virrankulutusarvojen mittaukseen. Nämä mittaukset voivat perustua kiinteään tai liukuvaan aikaväliin, joka voidaan asettaa välillä 5 - 60 minuuttia 1 minuutin välein. Mittausikkuna voidaan synkronoida tiedonsiirtojärjestelmästä COM-moduulin kautta lähetettävän signaalin kanssa. Näiden kulutusarvojen avulla voidaan luoda trendejä ja ennusteita näiden tietojen perusteella. Ne tarjoavat perustiedot kuormitusprofiilin kehittymisestä. Lisäksi h3+ Energy -kompaktikatkaisijat mittaavat virran ja jännitteen harmonisen kokonaissärön (THD).
