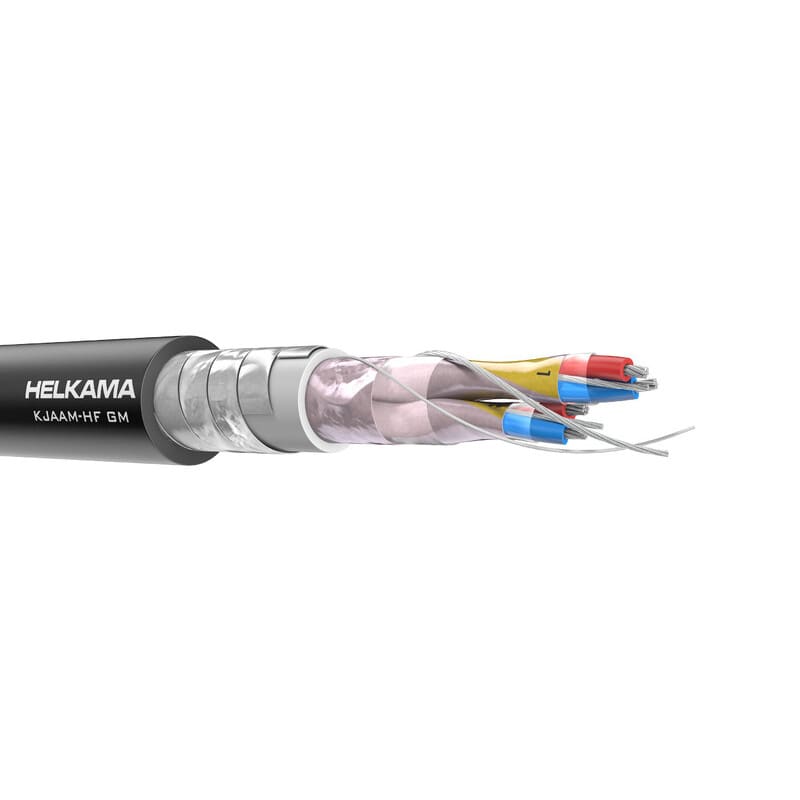

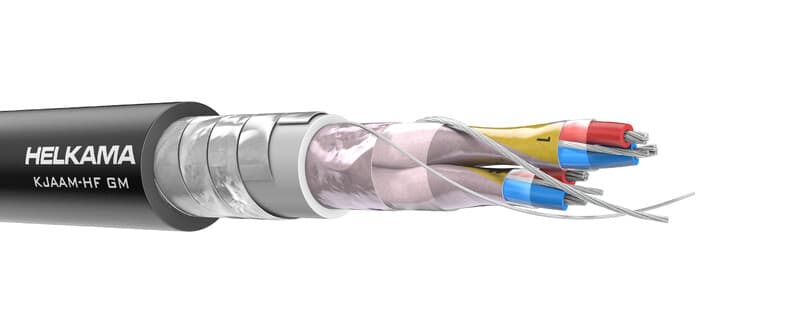

HELMACAB - Instrumentointikaapeli-HF Helkama - KJAAM-HF GM (ARM) 8X(2+1)X0,5

Johtimen nimellispoikkipinta-ala:

0.5 mm²

Johtimien määrä:

16

Johdinluokka:

luokka 2 = muutamalankainen

Ulkovaipan materiaali:

muu

Nimellisjännite U0:

75 V

Johdinmateriaali:

kupari

Kosketussuoja:

kyllä

Johtimen suurin käyttölämpötila:

70 °C

Käyttölämpötila kiinteä:

-15...70 °C

Kaapelin ulkohalkaisija (noin):

16.3 mm

Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä:

-15...70 °C

Nimellisjännite U:

75 V

Johtimen pinta:

tinattu

Johtimen halkaisija:

0.9 mm

Johdinresistanssi 20 °C:

81 ohm/km

Kierretty ydin:

kyllä

Johdineriste:

muu

Johtimen eristyksen spesifikaatio:

PE

Ulkovaipan väri:

musta

Johtimen merkintä HD 308 S2 mukaisesti:

ei

Johtimen tunniste-/koodiväri:

muu

Johdintunniste:

väri

Johdinväri:

muu

Suojajohdin:

ei

Maadoituslanka:

kyllä

Suojakerros:

Al/PE

Armeeraus/vahvistus:

armeerausnauha

Ulkovaipan materiaalin spesifikaatio:

muu

Kaapelin muoto:

pyöreä

Palokäyttäytyminen standardin EN 13501-6 mukaan:

Fca

Savunmuodostuminen standardin EN 13501-6 mukaan:

s2

Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan:

d2

Happamuus standardin EN 13501-6 mukaan:

a1

Pakkasenkestävä (EN 60811-504+505+506):

kyllä

Öljynkestävä (IEC 60811-404 mukaisesti):

ei

Pienin sallittu taivutussäde kiinteissä asennuksissa:

163 mm

Johtimen muoto:

pyöreä

Soveltuu asennuskaapeliksi:

ei

Sertifioitu laivakäyttöön:

ei

Sertifioitu lentokenttävalaistuksen kaapeliksi:

ei

Paino:

380 kg/km

Lyijyvaippa:

ei

Armeerauksen/vahvistuksen materiaali:

teräs

Poikittainen vedenesto:

ei

Jyrsijäsuojattu:

ei

Palamista hidastava IEC 60332-1-2:

kyllä

Paloa hidastava IEC 60332-3-21 (Cat A F/R) mukaisesti:

ei

Paloa hidastava IEC 60332-3-21 (Cat A) mukaisesti:

ei

Paloa hidastava IEC 60332-3-23 (Cat B) mukaisesti:

ei

Paloa hidastava IEC 60332-3-24 (Cat C) mukaisesti:

ei

Paloa hidastava IEC 60332-3-25 (Cat D) mukaisesti:

ei

Alhainen savunmuodostus (IEC 61034-2 mukaisesti):

kyllä

Halogeenivapaa IEC 60754-1 mukaisesti:

kyllä

Halogeeniton ( IEC 60754-2 mukaisesti):

kyllä

Halogeenivapaa IEC 60754-3 mukaisesti:

kyllä

Piirieheys IEC 60331-1 mukaisesti:

ei ole

Piirieheys IEC 60331-2 mukaisesti:

ei ole

Piirieheys IEC 60331-3 mukaisesti:

ei ole

Piirieheys EN 50200 mukaisesti:

ei ole

Piirieheys EN 50200 annex E mukaisesti:

ei

Kaapelin leveys (noin):

16 mm

Kaapelin korkeus (noin):

16 mm

Maakaapeli:

ei

Maksimi vetolujuus asennettaessa:

0.245 kN

Säikeiden lukumäärä per johdin:

7

Säikeen halkaisija:

0.3 mm
