HENSEL - Palonkestävä jakorasia E90 ora - FK 0404 2,5mm2 IP65/66
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Muoto - neliö
Asennustapa - seinä-/kattoasennus
Sopii putken halkaisijalle - muu
Leveys - 104 mm
Syvyys - 70 mm
Pakkaus
1 kpl
EAN-koodi
4012591126034
Sähkönumero
1608221
Toimittajan tuotenumero
FK 0404
Tukkuerä
140
Muoto
neliö
Asennustapa
seinä-/kattoasennus
Sopii putken halkaisijalle
muu
Leveys
104 mm
Syvyys
70 mm
Läpivientien lukumäärä
7
Materiaali
muovi
Halogeeniton
kyllä
Väri
oranssi
Kotelointiluokka (IP)
IP66
Läpinäkyvä kansi
ei
Räjähdystestattu versio
ei
EX-luokka, kaasu
ei ole
EX-luokka, pöly
ei ole
Suurin poikkipinta-ala
4 mm²
Läpivienti takana
ei
Pituus
104 mm
Laajennettavissa
ei
Kotelon läpivienti
kohokuvioitu
Pinnan suojaus
muu
Kannen muoto
muu
Suojavaruste
ruuvattu
Valutiivis
ei
Sisältää valukomponentin
ei
Sinetöitävissä
kyllä
Mitoitettu eristysjännite Ui
400 V
Järjestelmän paloluokka
E 90
Suojauksella
ei
Säänkestävä
ei
Käyttölämpötila
-25...40 °C

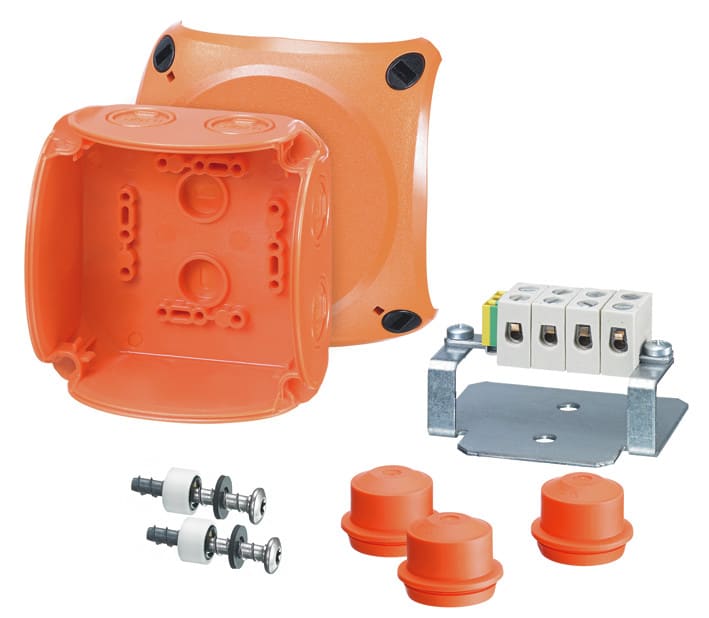

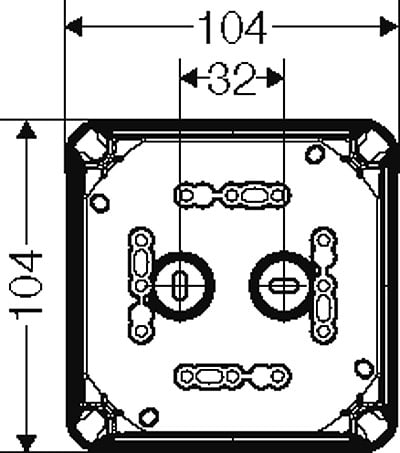

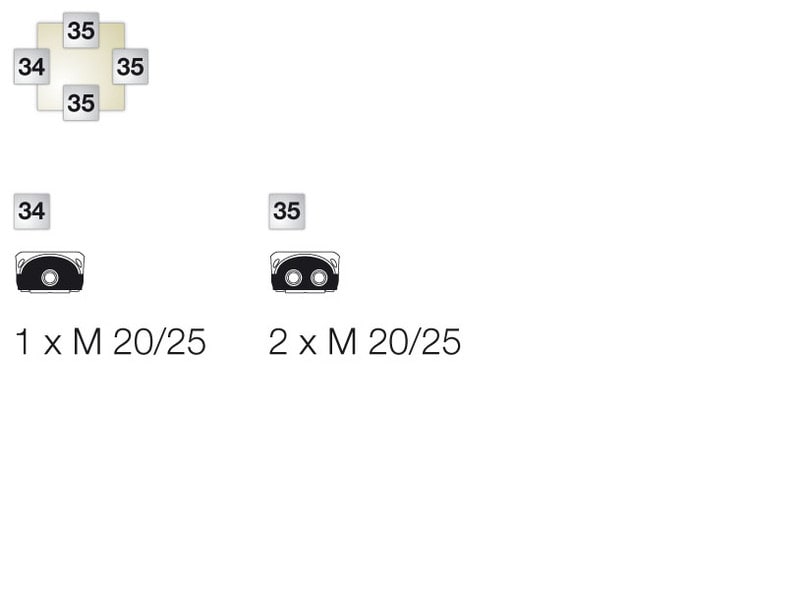

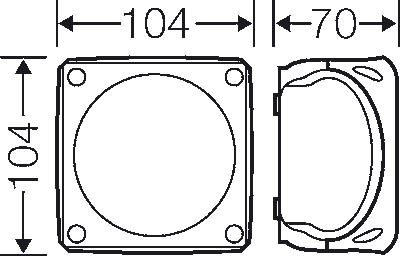

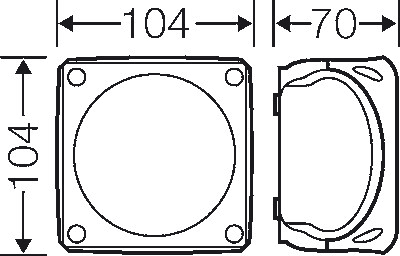

PALONKESTÄVÄ. Standardin DIN4102-12 mukaan. Jakorasia, 5-napainenruuviliitin, per napa 8x1,5mm2, 4x2,5mm2 ja 2x4mm2 ML, 7xM20/25, IK09,104x104x70 mm, PC-HF, Oranssi RAL 2003, IEC60 670-22, Ui = 690 Va.c/d.c, In = 32A, UV-kestävä, silikoniton, sisältää
Toimintakykyiset ja palonkestävät jakorasiat
Rakennusmääräyksen E1 kohdan 11.1.4 mukaan asennusten joiden edellytetään toimivan tulipalon aikana, tulee olla tehty siten, että niiden toimintakyky riittävän pitkän ajan. SFS600-5-56 edellyttää palonkestävyyttä riittävän pitkän ajan.
Näiden määräyksien tavoitteina on, että turvajärjestelmät, kuten turva– ja poistumisvalaistus, palo- ja muut hälytykset, ohjaukset ja savunhallinta toimivat riittävän pitkä ajan, esim, 30/60/90 minuuttia ja siten henkilöt voivat poistua turvallisesti ja pelastushenkilöstö voi suorittaa turvallisesti tehtävänsä.
Suunnittelussa tulee noudattaa rakennusmäääryksiä rakennuksen paloturvallisuudesta ja sähköturvallisuuslakia. Urakoitsijan tulee toteuttaa asennukset suunnitelmien mukaan.
Maankäyttö- ja rakennuslain 120§ mukaan rakennuksen paloturvallisuudesta on vastuussa:
Rakennushankkeeseen ryhtyvä, pääsuunnittelija ja vastaava erityissuunnittelija.
Henselin FK–jakorasiat täyttävät nämä vaatimukset yhdessä testattujen kaapeleiden ja johtimien samoin kuin soveltuvien kaapelien kiinnikkeiden ja/tai johtoteiden kanssa.
- Testattuja jakorasioita palonaikaiseen toimintakykyyn
- Kotelointiluokka IP 65 tai IP 66
- Kotelo pulverimaalatusta teräksestä tai polykarbonaatista, väri oranssi RAL 2003
- Ei ylimääräistä palokuormaa, ei myrkyllisiä tai syövyttäviä päästöjä
- Toimintakyky on testattu DIN 4102 osa 12 mukaan palonkestävillä kaapeleilla 0,5–50 mm2
- Testattu EN 1363–1 standardi lämpötila–aika käyrän mukaisesti
- Kosketussuoja säilyy metallisissa koteloissa testin ajan ja jälkeen
