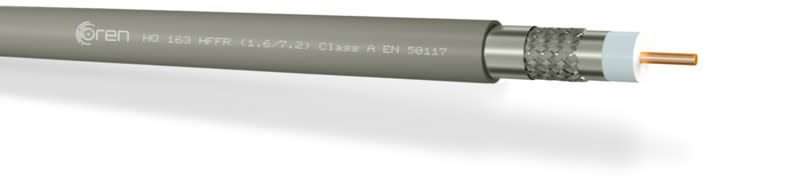

LAATUANTENNI - Antennikaapeli-HF - RG11 A luokka HA HFFR Dca K250
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Sisäjohtimen halkaisija - 1.63 mm
Ulkovaipan materiaali - muu
Suojakerrosten lukumäärä - 3
Sisäjohtimen luokka - luokka 1 = yksilankainen
Ulkovaipan väri - harmaa
Pakkaus ja ehdot
250 metri
Vakiokäyttötuote
Tuotesarja
Ören Kablo
Katso kaikki tämän sarjan tuotteetEAN-koodi
6410002323726
Sähkönumero
0232372
Toimittajan tuotenumero
HQ 163 HFFR 250M
Tukkuerä
250
Sisäjohtimen halkaisija:
1.63 mm
Ulkovaipan materiaali:
muu
Suojakerrosten lukumäärä:
3
Sisäjohtimen luokka:
luokka 1 = yksilankainen
Ulkovaipan väri:
harmaa
Nimellisimpedanssi:
75 Ohm
Paino:
90 kg/km
Sisäjohtimen materiaali:
kupari
Sisäjohtimen pintakäsittely:
paljas
Ulkojohtimen materiaali:
alumiini
Ulkojohtimen tyyppi:
folio + punos
Ulkojohtimen pintakäsittely:
paljas
Ulkojohtimen halkaisija:
7.15 mm
Välijohde:
PE-vaahto
Ulkovaipan materiaalin spesifikaatio:
muu
Palokäyttäytyminen standardin EN 13501-6 mukaan:
Dca
Maakaapeli:
ei
Savunmuodostuminen standardin EN 13501-6 mukaan:
s2
Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan:
d1
Happamuus standardin EN 13501-6 mukaan:
a1
Kaapelin ulkohalkaisija (noin):
10 mm
Pienin sallittu taivutussäde kiinteissä asennuksissa:
65 mm
Käyttölämpötila kiinteä:
-30...70 °C
Pariliitäntäinen koaksiaalikaapeli:
ei
2-ytiminen koaksiaalikaapeli (twinax):
ei
Armeeraus/vahvistus:
ei ole
Armeerauksen/vahvistuksen materiaali:
muu
Jyrsijäsuojattu:
ei
Vaippakerrosten määrä:
1
Maksimi vetolujuus asennettaessa:
0.225 kN
Maanalainen asennustapa:
muu
Sopii käytettäväksi antenniverkoissa sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva keskijohdin, kolmoissuojattu rakenne Al folioilla ja Al-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A; > 90 dB@30-1200 MHz sekä kytkentäimpedanssi < 3 mOhm /m @ 5-30 MHz.
Liittimet mm: F-kompressioliitin FM-RG11-CX3-QM 10.5 snro. 75 414 19
250m kela.
Lavakoko 3000m.
Tekniset tiedot:
Kaapelin Rakenne
Sisäjohdin
Ø 1.63 mm Puhdas kupari
Eristys
Ø 7.20 mm Gas Injected
Skin/Foam/Skin PE
1. Ulkojohdin
Alumiinifolio
2. Ulkojohdin
Alumiinilankapunos
55% Punospeitto
3. Ulkojohdin
Alumiinifolio
Ulkosuojaus
Ø 10.00 mm HF*
Kelakoko / Sähkönumero
250 m / 02 323 72
500 m / 02 323 74
Mekaaniset ominaisuudet
Kaapelin paino 94 kg/km
Kuparin paino 19.7 kg/km
Min. taivutussäde 65 mm
Maks. vetolujuus 225 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 250 m
Sähköiset ominaisuudet
Impedanssi 75 ± 2 ohm
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 G ohm x km
Käyttöjännite 2000 V
Koestusjännite 5000 V
Sisäjohtimen DCR < 8.50 ohm/km
Vaimennus (20°C)
5 MHz 1.40 dB/100m
50 MHz 3.00 dB/100m
230 MHz 6.40 dB/100m
470 MHz 9.00 dB/100m
862 MHz 12.70 dB/100m
1000 MHz 14.05 dB/100m
1750 MHz 18.75 dB/100m
2150 MHz 21.80 dB/100m
2400 MHz 23.10 dB/100m
3000 MHz 26.80 dB/100m
Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB
Kytkentäimpedanssi
5-30 MHz < 3 mOhm/m
Suojausvaimennus
30-1200 MHz > 90 dB
1200-2000 MHz > 85 dB
2000-3000 MHz > 80 dB
Standardit
Suojausluokka Class A
EN 50117-9-2
Euro luokka
Dca , s2, d1, a1
Palamisnopeus
EN 60332-1-2
Syövyttävien kaasujen testaus
EN 50267-2-3
Savunmuodostus
EN 61034-2
