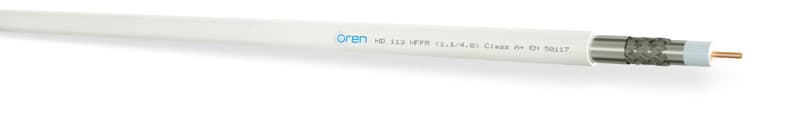

LAATUANTENNI - Antennikaapeli-HF - RG6 A+ luokka VA HFFR Cca K250

A+ luokan RG6 kolmoissuojattu sisäasennuskaapeli, (CPR luokka Cca-s1a,d1,a1). HFFR-vaipalla, valkoinen, 250m vanerikela, 75ohm,1.13/4.8/6.8mm, 16.9dB/100m/862MHz, CU Sisälanka, Al/Pet/Al - CuSn punos61% - Al/Pet, suojausvaimennus SA: 30-1000MHz = 110 dB HD 113 HFFR A+ / RG6 kaapeli on tarkoitettu huoneistokaapelointiin huoneistojakamolta antennipisteille tai muuhun kiinteistöjen sisäkaapelointiin, joissa kaapelilta vaaditaan korkeaa paloluokkaa sekä erittäin korkeaa suojausvaimennusta. Kaapelia käytetään sisätiloissa ja se on paloluokaltaan Cca, s1, d1, a1. Suositeltava vetopituus tällä halkaisijaltaan 6.8 mm kaapelilla on 0.3-40 metriä.

Sopii käytettäväksi antenniverkoissa sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva, halkaisijaltaan 1.13 mm keskijohdin, kolmoissuojattu rakenne liimatuilla Al-folioilla ja CuSn-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A+; > 110 dB@30-1200 MHz sekä kytkentäimpedanssi < 2.5 mOhm/m @ 5-30 MHz.

Kelakoko 250m.
Lavakoko 6000m.

Liittimiksi soveltuvat mm. F-kompressio liittimet:

• 7541396 F-6-TD QM 7.0
• 7541397 F-6-TD QM 7.0 SHORT

Kaapelille soveltuvia työkaluja mm.:

• 7541524 Cable Stripper RG6/59
• 7541522 Cable Stripper O/D RG6/59 WB
• 7541582 LDT EUR
• 7541526 F-Tartuntatk

Tekniset tiedot:

Kaapelin Rakenne

Sisäjohdin
Ø 1.13 mm Puhdas kupari

Eristys
Ø 4.80 mm Gas Injected
Skin/Foam/Skin PE

1. Ulkojohdin
Alumiinifolio
Liimattu eristeeseen

2. Ulkojohdin
Tinattu kuparipunos
55% Punospeitto

3. Ulkojohdin
Alumiinifolio
Liimattu ulkoeristeeseen

Ulkosuojaus
Ø 6.80 mm HFFR

Kelakoko / Sähkönumero
250 m / 02 323 66
500 m / 02 323 67

Mekaaniset ominaisuudet
Kaapelin paino 53 kg/km
Kuparin paino 21 kg/km
Min. taivutussäde 35 mm
Maks. vetolujuus 110 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 250 / 500 m

Sähköiset ominaisuudet
Impedanssi 75 ± 2 ohm
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 G ohm x km
Käyttöjännite 1300 V
Koestusjännite 3000 V
Sisäjohtimen DCR < 17.80 ohm/km

Vaimennus (20°C)
5 MHz 1.40 dB/100m
50 MHz 4.10 dB/100m
230 MHz 8.90 dB/100m
470 MHz 12.90 dB/100m
862 MHz 17.90 dB/100m
1000 MHz 19.20 dB/100m
1750 MHz 26.30 dB/100m
2150 MHz 29.90 dB/100m
2400 MHz 31.65 dB/100m
3000 MHz 36.20 dB/100m

Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB

Kytkentäimpedanssi
5-30 MHz < 2.5 mOhm/m

Suojausvaimennus
30-1200 MHz > 110 dB
1200-2000 MHz > 105 dB
2000-3000 MHz > 100 dB

Standardit

Suojausluokka Class A+
EN 50117-9-2

Euro luokka
Cca, s1, d1, a1

Palamisnopeus
EN 60332-1-2

Syövyttävien kaasujen testaus
EN 50267-2-3

Savunmuodostus
EN 61034-2
