LAATUANTENNI - Antennikaapeli-HF - RG6 A luokka VA HFFR Cca K500
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Sisäjohtimen halkaisija - 1.02 mm
Ulkovaipan materiaali - muu
Suojakerrosten lukumäärä - 3
Sisäjohtimen luokka - luokka 1 = yksilankainen
Ulkovaipan väri - valkoinen
Pakkaus ja ehdot
1 metri
Vakiokäyttötuote
EAN-koodi
6410002323498
Sähkönumero
0232349
Toimittajan tuotenumero
HQ 103 HFFR A.
Tukkuerä
500
Sisäjohtimen halkaisija:
1.02 mm
Ulkovaipan materiaali:
muu
Suojakerrosten lukumäärä:
3
Sisäjohtimen luokka:
luokka 1 = yksilankainen
Ulkovaipan väri:
valkoinen
Nimellisimpedanssi:
75 Ohm
Paino:
45 kg/km
Sisäjohtimen materiaali:
kupari
Sisäjohtimen pintakäsittely:
paljas
Ulkojohtimen materiaali:
alumiini
Ulkojohtimen tyyppi:
folio + punos
Ulkojohtimen pintakäsittely:
paljas
Ulkojohtimen halkaisija:
4.8 mm
Välijohde:
PE-vaahto
Ulkovaipan materiaalin spesifikaatio:
muu
Palokäyttäytyminen standardin EN 13501-6 mukaan:
Cca
Maakaapeli:
ei
Savunmuodostuminen standardin EN 13501-6 mukaan:
s1
Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan:
d1
Happamuus standardin EN 13501-6 mukaan:
a1
Kaapelin ulkohalkaisija (noin):
6.8 mm
Pienin sallittu taivutussäde kiinteissä asennuksissa:
35 mm
Käyttölämpötila kiinteä:
-30...70 °C
Pariliitäntäinen koaksiaalikaapeli:
ei
2-ytiminen koaksiaalikaapeli (twinax):
ei
Armeeraus/vahvistus:
ei ole
Armeerauksen/vahvistuksen materiaali:
muu
Jyrsijäsuojattu:
ei
Vaippakerrosten määrä:
1
Maksimi vetolujuus asennettaessa:
0.11 kN
Maanalainen asennustapa:
muu
HQ 103 HFFR A / RG6 kaapeli on tarkoitettu huoneistokaapelointiin huoneistojakamolta antennipisteille tai muuhun kiinteistöjen sisäkaapelointiin, joissa kaapelilta vaaditaan korkeaa paloluokkaa. Kaapelia käytetään sisätiloissa ja se on paloluokaltaan Cca, s1, d1, a1.. Suositeltava vetopituus tällä halkaisijaltaan 6.8 mm kaapelilla on 0.3-30 metriä.
Sopii käytettäväksi antenniverkoissa sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva keskijohdin, kolmoissuojattu rakenne liimatuilla Al-folioilla ja Al-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A; > 100 dB@30-1200 MHz sekä kytkentäimpedanssi < 5 mOhm/m @ 5-30 MHz.
Kelakoko 500m.
Lavakoko 6000m.
Liittimiksi soveltuvat mm. F-kompressio liittimet:
- 7541396 F-6-TD QM 7.0
- 7541397 F-6-TD QM 7.0 SHORT
- 7541524 Cable Stripper RG6/59
- 7541522 Cable Stripper O/D RG6/59 WB
- 7541582 LDT EUR
- 7541526 F-Tartuntatk

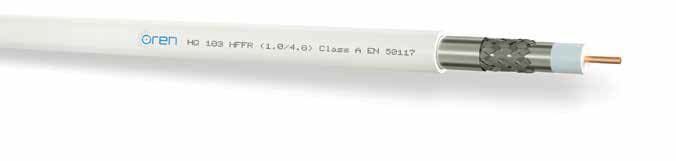

Kaapelin Rakenne
Sisäjohdin
Ø 1.02 mm Puhdas kupari
Eristys
Ø 4.80 mm Gas Injected
Skin/Foam/Skin PE
1. Ulkojohdin
Alumiinifolio
Liimattu eristeeseen
2. Ulkojohdin
Alumiinilankapunos
54% Punospeitto
3. Ulkojohdin
Alumiinifolio
Liimattu ulkoeristeeseen
Ulkosuojaus
Ø 6.80 mm HFFR
Kelakoko / Sähkönumero
250 m / 02 323 48
500 m / 02 323 49
Mekaaniset ominaisuudet
Kaapelin paino 45.0 kg/km
Kuparin paino 7.8 kg/km
Min. taivutussäde 35 mm
Maks. vetolujuus 110 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 500 m
Sähköiset ominaisuudet
Impedanssi 75 ± 2 ohm/m
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 G ohm x km
Käyttöjännite 1300 V
Koestusjännite 3000 V
Sisäjohtimen DCR < 22.10 ohm/km
Vaimennus (20°C)
5 MHz 1.50 dB/100m
50 MHz 4.40 dB/100m
230 MHz 9.00 dB/100m
470 MHz 14.00 dB/100m
862 MHz 19.29 dB/100m
1000 MHz 20.91 dB/100m
1750 MHz 28.37 dB/100m
2150 MHz 31.80 dB/100m
2400 MHz 33.76 dB/100m
3000 MHz 38.17 dB/100m
Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB
Kytkentäimpedanssi
5-30 MHz < 5 mOhm/m
Suojausvaimennus
30-1200 MHz > 100 dB
1200-2000 MHz > 95 dB
2000-3000 MHz > 90 dB
Standardit
Suojausluokka Class A
EN 50117-9-2
Euro luokka
Cca, s1, d1, a1
Palamisnopeus
EN 60332-1-2
Syövyttävien kaasujen testaus
EN 50267-2-3
Savunmuodostus
EN 61034-2
