LAATUANTENNI - Antennikaapeli maa - A luokka MU PE Fca K100

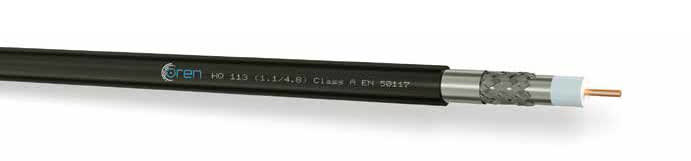

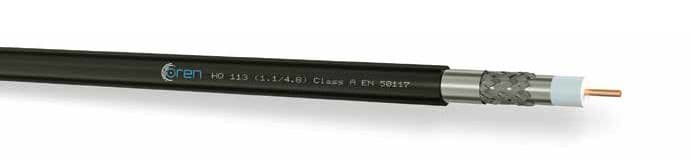

A luokan kolmoissuojattu ulkoasennuskaapeli, CPR luokka Fca, PE-vaipalla, musta, 100m muovikela, 75ohm, 1.13/4.8/6.8mm,17.0dB/100m/862MHz, CU Sisälanka, Al/Pet/Al - Al punos 54% - Al/Pet,suojausvaimennus SA: 30-1000MHz = 85 dB AL 113 PE A / RG6 kaapeli on tarkoitettu ulkokäyttöön ja se kestää hyvin kosteutta sekä auringonvaloa PE ulkovaippansa (musta) ansiosta. Kaapelia käytetään ulkotiloissa ja se on paloluokaltaan Fca. Suositeltava vetopituus tällä halkaisijaltaan 6.8 mm kaapelilla on 0.3-40 metriä. Mikäli kaapeli asennetaan maahan, on se asennettava kanavaputkeen.

Sopii käytettäväksi antenniverkoissa sekä satelliittivälitaajuusverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva, halkaisijaltaan 1.13 mm keskijohdin, kolmoissuojattu rakenne liimatuilla Al-folioilla ja Al-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A; > 90 dB@30-1200 MHz sekä kytkentäimpedanssi < 4.0 mOhm/m @ 5-30 MHz.

Kelakoko 100m.

Liittimiksi soveltuvat mm. F-kompressio liittimet:

• 7541402 F-6-SI-TD
• 7541404 FL 75/6.7 CMP
• 7541396 F-6-TD QM 7.0
• 7541397 F-6-TD QM 7.0 SHORT

Kaapelille soveltuvia työkaluja mm.:

• 7541524 Cable Stripper RG6/59
• 7541522 Cable Stripper O/D RG6/59 WB
• 7541582 LDT EUR 7541526 F-Tartuntatk

Tekniset tiedot:

Kaapelin Rakenne

Sisäjohdin
Ø 1.13 mm Puhdas kupari

Eristys
Ø 4.80 mm Gas Injected
Skin/Foam/Skin PE

1. Ulkojohdin
Alumiinifolio
Liimattu eristeeseen

2. Ulkojohdin
Alumiinilankapunos
54% Punospeitto

3. Ulkojohdin
Alumiinifolio
Liimattu ulkoeristeeseen

Ulkosuojaus
Ø 6.80 mm PE

Kelakoko / Sähkönumero
100m / 0232334

Mekaaniset ominaisuudet
Kaapelin paino 40 kg/km
Kuparin paino 9 kg/km
Min. taivutussäde 35 mm
Maks. vetolujuus 110 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 100 / 500 m

Sähköiset ominaisuudet
Impedanssi 75 ± 2 ohm
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 G ohm x km
Käyttöjännite 1300 V
Koestusjännite 3000 V
Sisäjohtimen DCR < 17.80 ohm/km

Vaimennus (20°C)
5 MHz 1.40 dB/100m
50 MHz 4.10 dB/100m
230 MHz 8.90 dB/100m
470 MHz 12.90 dB/100m
862 MHz 17.90 dB/100m
1000 MHz 19.20 dB/100m
1750 MHz 26.30 dB/100m
2150 MHz 29.90 dB/100m
2400 MHz 31.65 dB/100m
3000 MHz 36.20 dB/100m

Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB

Kytkentäimpedanssi
5-30 MHz < 4 mOhm/m

Suojausvaimennus
30-1200 MHz > 90 dB
1200-2000 MHz > 85 dB
2000-3000 MHz > 80 dB

Standardit

Suojausluokka Class A
EN 50117-10-2

Euro luokka
Fca

Palamisnopeus
EN 60332-1-2
