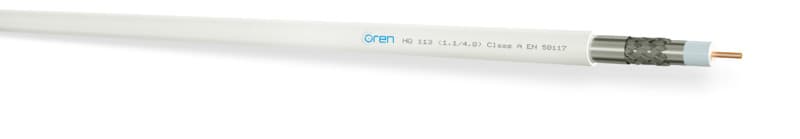

LAATUANTENNI - Antennikaapeli - RG6 A luokka VA PVC Eca K250

A luokan kolmoissuojattu RG6 sisäasennuskaapeli, CPR luokka Eca, PVC-vaipalla, valkoinen, 250m vanerikela, 75ohm, 1.13/4.8/6.8mm,17.0dB/100m/862MHz, CU Sisälanka, Al/Pet/Al - Al punos 54% - Al/Pet,suojausvaimennus SA: 30-1000MHz = 85 dB AL 113 PVC A / RG6 kaapeli on tarkoitettu huoneistokaapelointiin huoneistojakamolta antennipisteille tai muuhun kiinteistöjen sisäkaapelointiin. Kaapelia käytetään sisätiloissa ja se on paloluokaltaan Eca. Suositeltava vetopituus tällä halkaisijaltaan 6.8 mm kaapelilla on 0.3-40 metriä.

Sopii käytettäväksi antenniverkoissa sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva, halkaisijaltaan 1.13 mm keskijohdin, kolmoissuojattu rakenne liimatuilla Al-folioilla ja Al-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A; > 90 dB@30-1200 MHz sekä kytkentäimpedanssi < 4.0 mOhm/m @ 5-30 MHz.

Kelakoko 250m.
Lavakoko 6000m.

Liittimiksi soveltuvat mm. F-kompressio liittimet:

• 7541402 F-6-SI-TD
• 7541404 FL 75/6.7 CMP
• 7541396 F-6-TD QM 7.0
• 7541397 F-6-TD QM 7.0 SHORT

Kaapelille soveltuvia työkaluja mm.:

• 7541524 Cable Stripper RG6/59
• 7541522 Cable Stripper O/D RG6/59 WB
• 7541582 LDT EUR
• 7541526 F-Tartuntatk

Tekniset tiedot:

Kaapelin Rakenne

Sisäjohdin
Ø 1.13 mm Puhdas kupari

Eristys
Ø 4.80 mm Gas Injected
Skin/Foam/Skin PE

1. Ulkojohdin
Alumiinifolio
Liimattu eristeeseen

2. Ulkojohdin
Alumiinilankapunos
54% Punospeitto

3. Ulkojohdin
Alumiinifolio
Liimattu ulkoeristeeseen

Ulkosuojaus
Ø 6.80 mm PVC

Kelakoko / Sähkönumero
250 m / 02 323 31
500 m / 02 323 32

Mekaaniset ominaisuudet
Kaapelin paino 46.2 kg/km
Kuparin paino 9 kg/km
Min. taivutussäde 35 mm
Maks. vetolujuus 110 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 250 / 500 m

Sähköiset ominaisuudet
Impedanssi 75 ± 2 ohm
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 G ohm x km
Käyttöjännite 1300 V
Koestusjännite 3000 V
Sisäjohtimen DCR < 17.80 ohm/km

Vaimennus (20°C)
5 MHz 1.40 dB/100m
50 MHz 4.10 dB/100m
230 MHz 8.90 dB/100m
470 MHz 12.90 dB/100m
862 MHz 17.90 dB/100m
1000 MHz 19.20 dB/100m
1750 MHz 26.30 dB/100m
2150 MHz 29.90 dB/100m
2400 MHz 31.65 dB/100m
3000 MHz 36.20 dB/100m

Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB

Kytkentäimpedanssi
5-30 MHz < 4 mOhm/m

Suojausvaimennus
30-1200 MHz > 90 dB
1200-2000 MHz > 85 dB
2000-3000 MHz > 80 dB

Standardit

Suojausluokka Class A
EN 50117-9-2

Euro luokka
Eca

Palamisnopeus
EN 60332-1-2
