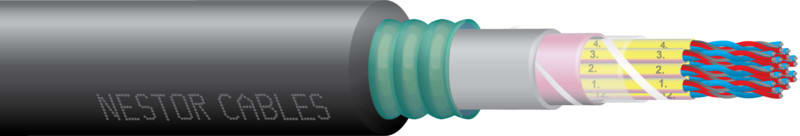

NESTOR - Instrumentointikaapeli-HF armeerattu - KJAAMVDM 8x(2+1)x0,5 K1000

Johtimen nimellispoikkipinta-ala:

0.5 mm²

Ulkovaipan materiaali:

polyolefiini

Johdinluokka:

luokka 2 = muutamalankainen

Johtimien määrä:

16

Kertauksen tyyppi:

nippu

Kategoria:

ei ole

Ulkovaipan väri:

musta

Johdinmateriaali:

kupari

Käyttölämpötila kiinteä:

-45...70 °C

Kaapelin leveys (noin):

19.5 mm

Kaapelin korkeus (noin):

19.5 mm

Nimellisimpedanssi:

70 Ohm

Kerrattujen elementtien lukumäärä:

8

Jyrsijäsuojattu:

kyllä

Parikertaus:

parit

Johtimen halkaisija:

2.03 mm

AWG:

20

Yhteinen suoja:

folio

Pitkittäinen vedenesto:

ei

Maakaapeli:

kyllä

Poikittainen vedenesto:

kyllä

Johtimen pinta:

tinattu

Parisuojaus:

folio

Johdintunniste:

väri ja numero

Johtimen eristyksen spesifikaatio:

PE

Maanalainen asennustapa:

vapaasti ja asennusputkeen

Armeeraus/vahvistus:

armeerausnauha

Johdineriste:

polyolefiini

Johtimen merkintä HD 308 S2 mukaisesti:

ei

Suojavaippa:

ei ole

Ulkovaipan materiaalin spesifikaatio:

PE

Armeerauksen/vahvistuksen materiaali:

teräs

Halogeeniton ( IEC 60754-2 mukaisesti):

kyllä

Öljynkestävä (IEC 60811-404 mukaisesti):

ei

Kaapelin muoto:

pyöreä

Alhainen savunmuodostus (IEC 61034-2 mukaisesti):

ei

Palokäyttäytyminen standardin EN 13501-6 mukaan:

Fca

Savunmuodostuminen standardin EN 13501-6 mukaan:

ei ole

Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan:

ei ole

Happamuus standardin EN 13501-6 mukaan:

ei ole

Kaapelin ulkohalkaisija (noin):

19.5 mm

Pienin sallittu taivutusäde pakko-ohjatussa liikkuvassa asennuksessa:

293 mm

Pienin sallittu taivutussäde liikkuvassa asennuksissa:

293 mm

Paino:

382 kg/km

Pienin sallittu taivutussäde kiinteissä asennuksissa:

195 mm

Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä:

-15...60 °C

Nopeuskerroin (NVP):

60 %

Sertifioitu laivakäyttöön:

ei

Soveltuu puhelinkaapeliksi:

ei

Soveltuu datakaapeliksi:

ei

Soveltuu signaalikaapeliksi:

kyllä

Vaippakerrosten määrä:

2

Palamista hidastava IEC 60332-1-2:

ei

Paloa hidastava IEC 60332-3-21 (Cat A F/R) mukaisesti:

ei

Paloa hidastava IEC 60332-3-21 (Cat A) mukaisesti:

ei

Paloa hidastava IEC 60332-3-23 (Cat B) mukaisesti:

ei

Paloa hidastava IEC 60332-3-24 (Cat C) mukaisesti:

ei

Paloa hidastava IEC 60332-3-25 (Cat D) mukaisesti:

ei

Soveltuu käytettäväksi hälytyskaapelina:

kyllä

Maadoituslanka:

kyllä

Repäisynauha:

ei

Nimellisjännite U:

300 V
