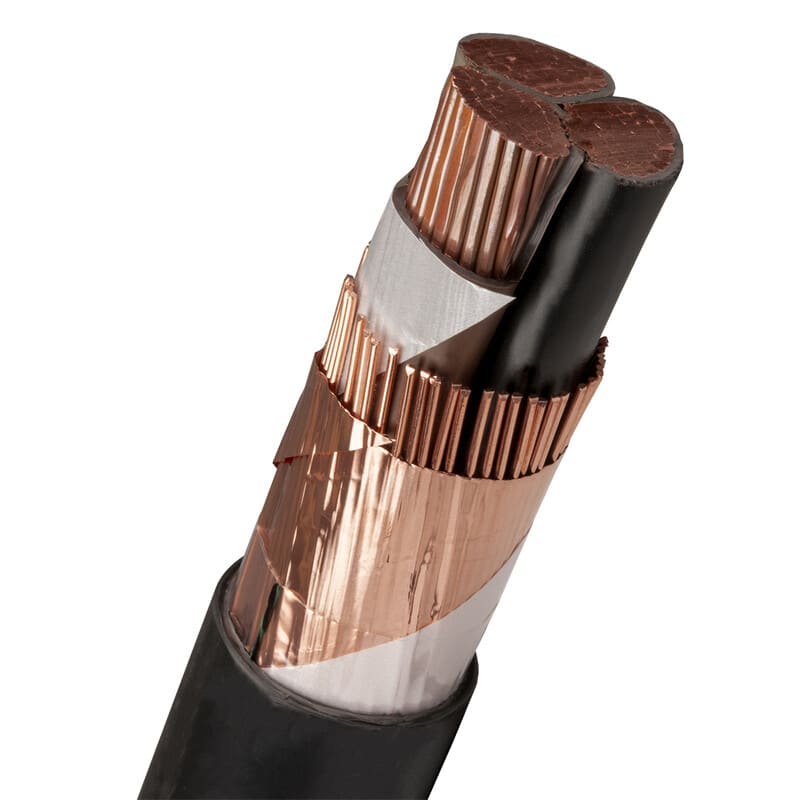

NEXANS - Kuparivoimakaapeli-HF Nexans - MCMK HF EASY EMC 3X50/25 1kV Dca

Johtimen nimellispoikkipinta-ala:

50 mm²

Ulkovaipan materiaali:

polyolefiini

Johdinluokka:

luokka 2 = muutamalankainen

Johtimien määrä:

4

Nimellisjännite U0:

0.6 kV

Johdinmateriaali:

kupari

Palokäyttäytyminen standardin EN 13501-6 mukaan:

Dca

Kaapelin ulkohalkaisija (noin):

27 mm

Johtimen suurin käyttölämpötila:

90 °C

Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä:

-10...50 °C

Nimellisjännite U:

1 kV

Johtimen pinta:

paljas

Johdinresistanssi 20 °C:

0.387 ohm/km

Johtimen muoto:

sektorimuotoinen

Johdineriste:

muu

Johtimen eristyksen spesifikaatio:

XLPE (PEX)

Johtimen merkintä HD 308 S2 mukaisesti:

kyllä

Johdintunniste:

väri

Laminoitu vaippa:

ei

Valokuituelementit:

ei

Suojajohdin:

kyllä

Sisempi puolijohtava kerros:

ei

Ulompi puolijohtava kerros:

ei

Kosketussuoja:

kyllä

Maadoituslanka:

ei

Lyijyvaippa:

ei

Konsentrinen johdin:

kupari

Konsentrisen johtimen nimellispoikkipinta-ala:

25 mm²

Ulkovaipan materiaalin spesifikaatio:

muu

Ulkovaipan väri:

musta

Kaapelin muoto:

pyöreä

Johtava päällyste:

ei

Pitkittäin kosteussuojatut johtimet:

ei

Kosketussuojan pitkittäinen kosteussulku:

ei

Savunmuodostuminen standardin EN 13501-6 mukaan:

s2

Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan:

d2

Happamuus standardin EN 13501-6 mukaan:

a2

Halogeeniton ( IEC 60754-2 mukaisesti):

kyllä

Alhainen savunmuodostus (IEC 61034-2 mukaisesti):

kyllä

Pienin sallittu taivutussäde kiinteissä asennuksissa:

216 mm

Paino:

1834 kg/km

Käyttölämpötila kiinteä:

-40...70 °C

Soveltuu asennuskaapeliksi:

kyllä

Sertifioitu laivakäyttöön:

ei

Soveltuu keskijännitekaapeliksi:

ei

Soveltuu korkeajännitekaapeliksi:

ei

Sertifioitu lentokenttävalaistuksen kaapeliksi:

ei

Poikittainen vedenesto:

ei

Halogeenivapaa IEC 60754-1 mukaisesti:

kyllä

Halogeenivapaa IEC 60754-3 mukaisesti:

kyllä

Öljynkestävä (IEC 60811-404 mukaisesti):

kyllä

Maksimi vetolujuus asennettaessa:

10 kN

Maakaapeli:

kyllä

Jyrsijäsuojattu:

ei
