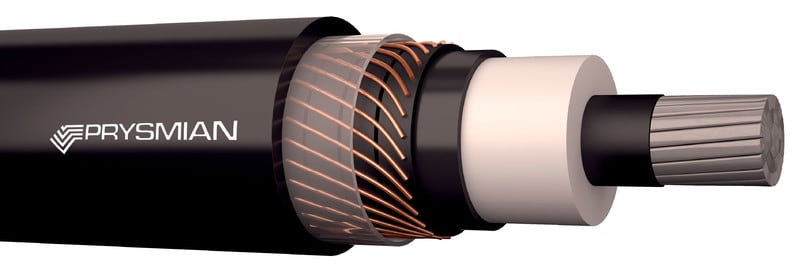

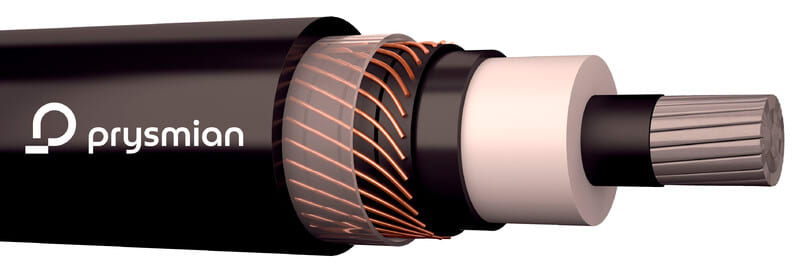

PRYSMIAN - Eca Keskijännitekaapeli Prysmi - AHXCMK-PLUS 1x800/35 20kV

Johtimen nimellispoikkipinta-ala:

800 mm²

Ulkovaipan materiaali:

polyolefiini

Johdinluokka:

luokka 2 = muutamalankainen

Johtimien määrä:

2

Nimellisjännite U0:

12 kV

Palokäyttäytyminen standardin EN 13501-6 mukaan:

Eca

Kaapelin ulkohalkaisija (noin):

56 mm

Johtimen suurin käyttölämpötila:

90 °C

Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä:

-10...40 °C

Nimellisjännite U:

20 kV

AWG:

muu

Johdinresistanssi 20 °C:

0.037 ohm/km

Johtimen muoto:

pyöreä

Johdineriste:

polyolefiini

Johtimen eristyksen spesifikaatio:

XLPE (PEX)

Johtimen merkintä HD 308 S2 mukaisesti:

ei

Johdintunniste:

ei ole

Laminoitu vaippa:

ei

Valokuituelementit:

ei

Suojajohdin:

kyllä

Sisempi puolijohtava kerros:

kyllä

Ulompi puolijohtava kerros:

kyllä

Kosketussuoja:

ei

Maadoituslanka:

ei

Lyijyvaippa:

ei

Konsentrinen johdin:

kupari

Konsentrisen johtimen nimellispoikkipinta-ala:

35 mm²

Ulkovaipan materiaalin spesifikaatio:

muu

Ulkovaipan väri:

musta

Kaapelin muoto:

pyöreä

Johtava päällyste:

ei

Pitkittäin kosteussuojatut johtimet:

kyllä

Kosketussuojan pitkittäinen kosteussulku:

ei

Savunmuodostuminen standardin EN 13501-6 mukaan:

ei ole

Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan:

ei ole

Happamuus standardin EN 13501-6 mukaan:

ei ole

Halogeeniton ( IEC 60754-2 mukaisesti):

kyllä

Alhainen savunmuodostus (IEC 61034-2 mukaisesti):

kyllä

Pienin sallittu taivutussäde kiinteissä asennuksissa:

840 mm

Paino:

4300 kg/km

Käyttölämpötila kiinteä:

-40...80 °C

Soveltuu asennuskaapeliksi:

ei

Sertifioitu laivakäyttöön:

ei

Soveltuu keskijännitekaapeliksi:

kyllä

Soveltuu korkeajännitekaapeliksi:

ei

Sertifioitu lentokenttävalaistuksen kaapeliksi:

ei

Johtimen halkaisija:

33.4 mm

Armeeraus/vahvistus:

ei ole

Poikittainen vedenesto:

ei

Palamista hidastava IEC 60332-1-2:

kyllä

Halogeenivapaa IEC 60754-1 mukaisesti:

kyllä

Halogeenivapaa IEC 60754-3 mukaisesti:

kyllä

Öljynkestävä (IEC 60811-404 mukaisesti):

ei

Kaapelin leveys (noin):

56 mm

Kaapelin korkeus (noin):

56 mm
