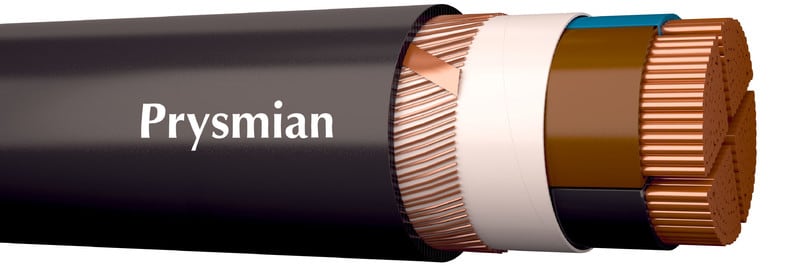

PRYSMIAN - Eca Kuparivoimakaapeli Prysmia - MCMK 4X120/70 AN 1KV

Johdinmateriaali:

kupari

Johtimen nimellispoikkipinta-ala:

120 mm²

Johdinluokka:

luokka 2 = muutamalankainen

Johtimien määrä:

5

Ulkovaipan materiaali:

PVC

Palokäyttäytyminen standardin EN 13501-6 mukaan:

Eca

Kaapelin ulkohalkaisija (noin):

43 mm

Johtimen suurin käyttölämpötila:

70 °C

Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä:

-15...40 °C

Nimellisjännite U0:

0.6 kV

Nimellisjännite U:

1 kV

Johtimen pinta:

paljas

AWG:

muu

Johdinresistanssi 20 °C:

0.153 ohm/km

Johtimen muoto:

sektorimuotoinen

Johdineriste:

PVC

Johtimen eristyksen spesifikaatio:

muu

Johtimen merkintä HD 308 S2 mukaisesti:

kyllä

Johdintunniste:

väri

Laminoitu vaippa:

ei

Valokuituelementit:

ei

Suojajohdin:

kyllä

Sisempi puolijohtava kerros:

ei

Ulompi puolijohtava kerros:

ei

Häiriösuojavaippa:

ei

Maadoituslanka:

ei

Lyijyvaippa:

ei

Armeeraus/vahvistus:

ei ole

Poikittainen vedenesto:

ei

Apujohtimien lukumäärä:

0

Konsentrinen johdin:

kupari

Konsentrisen johtimen nimellispoikkipinta-ala:

70 mm²

Ulkovaipan materiaalin spesifikaatio:

muu

Ulkovaipan väri:

musta

Kaapelin muoto:

pyöreä

Johtava päällyste:

ei

Pitkittäin kosteussuojatut johtimet:

ei

Kosketussuojan pitkittäinen kosteussulku:

ei

Palamista hidastava IEC 60332-1-2:

kyllä

Alhainen savunmuodostus (IEC 61034-2 mukaisesti):

ei

Halogeenivapaa IEC 60754-1 mukaisesti:

ei

Halogeeniton ( IEC 60754-2 mukaisesti):

ei

Halogeenivapaa IEC 60754-3 mukaisesti:

ei

Savunmuodostuminen standardin EN 13501-6 mukaan:

ei ole

Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan:

ei ole

Happamuus standardin EN 13501-6 mukaan:

ei ole

Öljynkestävä (IEC 60811-404 mukaisesti):

ei

Kaapelin leveys (noin):

43 mm

Kaapelin korkeus (noin):

43 mm

Pienin sallittu taivutussäde kiinteissä asennuksissa:

520 mm

Paino:

5800 kg/km

Käyttölämpötila kiinteä:

-40...60 °C

UV:n kestävä:

kyllä

Maakaapeli:

kyllä

Soveltuu asennuskaapeliksi:

kyllä

Sertifioitu laivakäyttöön:

ei

Soveltuu keskijännitekaapeliksi:

ei

Soveltuu korkeajännitekaapeliksi:

ei

Sertifioitu lentokenttävalaistuksen kaapeliksi:

ei

Jyrsijäsuojattu:

ei
