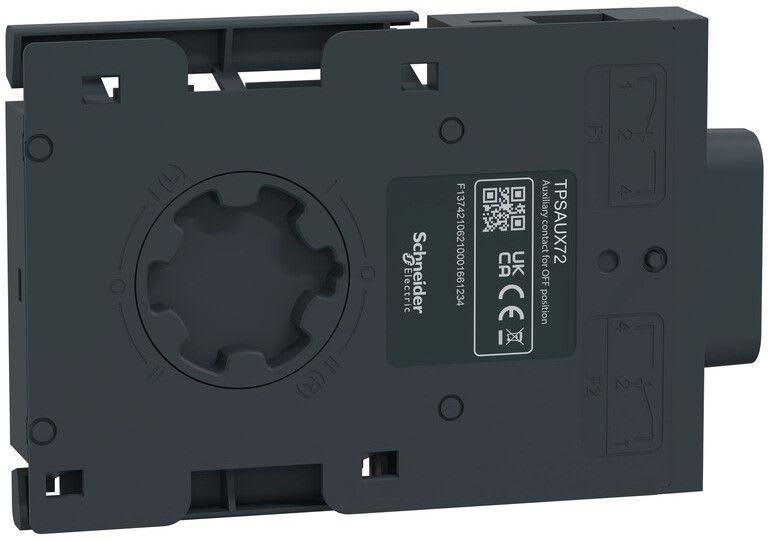

SCHNEIDER ELECTRIC - Apukosketin - TA1A OFF-tilatietokosk 1600A

Apukosketin, TransferPacT, OFF-tilatietokoskettimet, 1600A runko TransferPacT Automatic on automaattinen syötönvaihtokytkin (ATSE, Automatic Transfer Switch Equipment, IEC 60947-6-1), joka varmistaa häiriöttömän sähkönjakelun kohteissa, joissa sähkön saanti on turvattava sähköverkon häiriötilanteissa vaihtoehtoiselta virtalähteeltä kuten toiselta muuntajalta, generaattorilta tai energiavarastosta. Suorituskykyinen TransferPacT Automatic -verkonvaihtokytkin sisältää kaikki tarvittavat ominaisuudet yhdessä laitteessa ja on tarvittaessa etävalvontaan liitettävä ja toiminnoiltaan laajennettavissa. TransferPacT Remote on etäohjattava verkonvaihtokytkin tapauksiin, joissa vaihtokytkintä ohjataan esimerkiksi automaatiojärjestelmän, ohjelmoimoitava logiikan tai muun ohjausjärjelmän avulla.

TransferPacT Automatic edut:

Sähkön saatavuus

• Innovatiivinen teknologia takaa erittäin nopean syötönvaihdon.
• Määritellyt ja selkeät koordinaatiotaulukot yläpuolelle asennettavalle ylivirtasuojalle, joka suojaa syötönvaihtokytkin ja asennusta.

Tehokkuus ja yksinkertaisuus

• Modulaarinen rakenne mahdollistaa tuotteen elinkaarenaikaisen hallinnan
• Kompakti All-in-One-rakenne säästää tilaa ja tekee asennuksesta helppoa.
• Plug and Play -asenteiset toimintamoduulit mahdollistavat käytönaikaisen toimintojen laajentamisen ilman käyttökatkoksia.
• Sähkökeskuksen eristysvastusmittaus ilman päävirtapiirin johtimien irroittamista laitteessa olevan kytkimen avulla.

Etähallintaan liitettävä

• TransferPacT Active mahdollistaa 24/7 tarkan sähkönjakelun valvonnan jännitteen, taajuuden, jännitteen epäsymmetrian ja väärän vaihejärjestyksen osalta.

Ominaisuuksia:

• Viisirunkokokoa: 100A, 160A, 250A, 630A/800A ja 1600A
• Napojen lukumäärä: 2, 3 tai 4
• Nopea siirto syötöltä toiselle. Siirron kokonaissykli, sisältäen max 200ms katkaosajan: < 500 ms
• Käyttöluokka: AC-33B (80A/100A,100A runkokoko: AC-32B)
• Kolmiasentoinen lukittava käsikäyttökytkin vakiona
• Eristysvastusmittauskytkin integroituna
• Selkeä mimiikka ja LED-indikointi laitteen tilasta
• Sovellukset:
  • U-U (syöttö I - syöttö II)
  • U-G (syöttö I - generaattori I)
• Kaksi ohjauspaneelityyppiä:
  • TransferPacT Automatic: valinta-/dippikytkin -HMI
  • TransferPacT Active Automatic: LCD-HMI
• Modbus (vakiona): TransferPacT Active Automatic (LCD)
• Lisämoduulit toimintojen laajentamiseen:
  • Generaattorin käynnitys -lähtö
  • Ulkopuolinen etäkäyttö (ohjaus) -lähtö
  • Tulipalohälytystoiminto-tulo
  • Kuorman kevennys -lähtö
  • Vaihdon esto ja testaus -tulo
• Muita lisätarvikkeita:
  • Apukoskettimet
  • Kosketussuojat
  • Päävirtapiirin laajennuskiskot
  • Ulkoinen HMI (TransferPacT Active)
• Skannattava QR-koodi laiteen etulevyssä sisältää tekniset dokumentit
