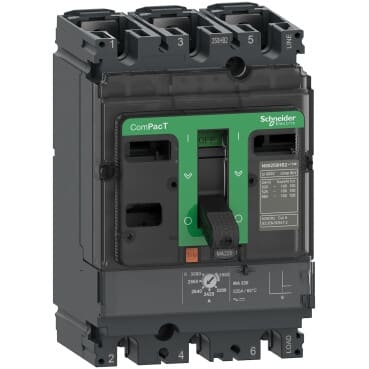

SCHNEIDER ELECTRIC - Kompaktikatkaisija - NSX100HB1 75kA/690V 3P 100A MA
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Suojauksen toimintaperiaate - magneettinen
Napojen lukumäärä - 3
Mitoitettu jatkuva virta Iu - 100 A
Leveys - 105 mm
Syvyys - 86 mm
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
EAN-koodi
3606482001992
Sähkönumero
3658541
Toimittajan tuotenumero
C10V3MA100
Tukkuerä
1
Suojauksen toimintaperiaate:
magneettinen
Napojen lukumäärä:
3
Mitoitettu jatkuva virta Iu:
100 A
Leveys:
105 mm
Syvyys:
86 mm
Korkeus:
161 mm
Laitteen rakenne:
sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Oikosulkulaukaisun säätöalue:
600...1400 A
Päävirtapiirin liitäntätapa:
ruuviliitäntä
Mitoituskäyttöjännite:
690...690 V
Lämpösuojalla:
ei
Vaihevahti:
ei
Ohjauselementin tyyppi:
muu
Kotelointiluokka (IP):
IP40
Integroitu apukytkin:
ei
Integroitu alijännitelaukaisija:
ei
Tehohäviö:
15.6 W
ComPacT NSX sisältää täydellisen valikoiman korkean suorituskyvyn kompaktikatkaisijoita (MCCB) kahdessa ei runkoko'ossa 630 A saakka. Modulaariset ja helposti muokattavat katkaisijat ovat suunniteltu vastaamaan tarpeitasi termo-magneetisista suojareleistä aina laajennetuilla suojaus ja valvonta ominaisuuksilla varustetuihin MicroLogic-suojareleisiin saakka.
Katkaisijan määrittely ja valinta on helppoa www.se.com/fi -sivustolla olevien päivitettyjen suomenkielisten on-line tuotevalitsimien ansiosta.
Uuden sulkupolven ComPacT NSX -katkaisijat tarjoavat uudistuneen ulkonäön lisäksi innovatiivisia ja monipuolisia ratkaisuja kaikkialle sähköjakeluun.
ComPacT NSX -katkaisijan edut:
Muokattavuus:
- Luotettava, turvallinen ja helppo suojereleen liitäntä momenttiruuveilla katkaisijarunkoon mahdollistaa helpon ja muunneltavan asennuksen.
- Asennukseen, ohjaukseen, valvontaan ja käyttöön liittyvät tarvikkeet on helppo asentaa ensiasennuksessa tai voit myöhemmin muunnella katkaisijan toimintoja tarpeesi mukaan.
Tehokkuus:
- Osittain läpinäkyvän kannen ansiosta tunnistat katkaisijaan asennetut lisävarusteet nopeasti.
- Saat katkaisijaan liittyvät dokumentit helposti älypuhelimeen katkaisijan etuosan QR-koodin avulla.
- Katkaisijaan integroitu vikavirtasuojaus (MicroLogic Vigi -suojarele), jousiliitäntäiset sähköiset lisävarusteet ja vakioidut lisävarusteet säätävät asennustilaa ja -aikaa sekä tekevät valinnasta ja asennuksesta vaivatonta.
Luotettavuus:
- Roto-active™-katkaisutekniikka parantaa sähköjärjestelmän selektiivisyyttä ja mahdollistaa kojevalintojen optimoinin yhdistetyn oikosulkusuojauksen avulla.
Liitettävyys:
- Riippuen valituista suojareleestä, valvonta-, ohjaus- ja kommikointioptioista voit helposti toteuttaa sähköjakelun etävalvonnan ComPacT NSX -katkaisijoilla.
- Uusi langaton apu- ja hälytyskosketin mahdollistaa tiedot laukaisuista ja ennakoivista hälytyksistä paikallisen kommunikointiin ja etähallintaan. Tämä tehostaa ennakoivaa kunnossapitoa ja energiatehokkuutta.
Ominaisuuksia:
- Kaksi runkokokoa:
- 100 / 160 / 250 A
- 400 / 630 A
- Katkaisukyvyt:
- 25, 36, 50, 70, 100, 150 tai 200 kA / 400 V
- 45, 75 tai 100 kA / 690 V
- Napojen lukumäärä: 3 ja 4
- Suojareleet:
- Termo-magneetinen TM-D-suojarele, LI-suojaus
- Elektroninen MicroLogic 2.2 / 2.3 -suojarele; LSoI-suojaus
- Elektroninen MicroLogic 5.2 / 5.3 E -suojarele näytöllä; LSI-suojaus ja energianmittaus
- Elektroninen MicroLogic Vigi -suojarele sisäänrakennetulla vikavirtasuojauksella / -valvonnalla (30 mA – 10 A); LSoIR tai LSIR-suojaus ja energianmittaus
- Suojareleet moottorilähtöihin
- Suojareleet generaattorikäyttöihin
- Optimoitu valikoima sähköisiä lisätarvikkeita ja asennustarvikkeita
- Asennus: kiinteä, ulosotettava tai ulosvedettävä katkaisija
