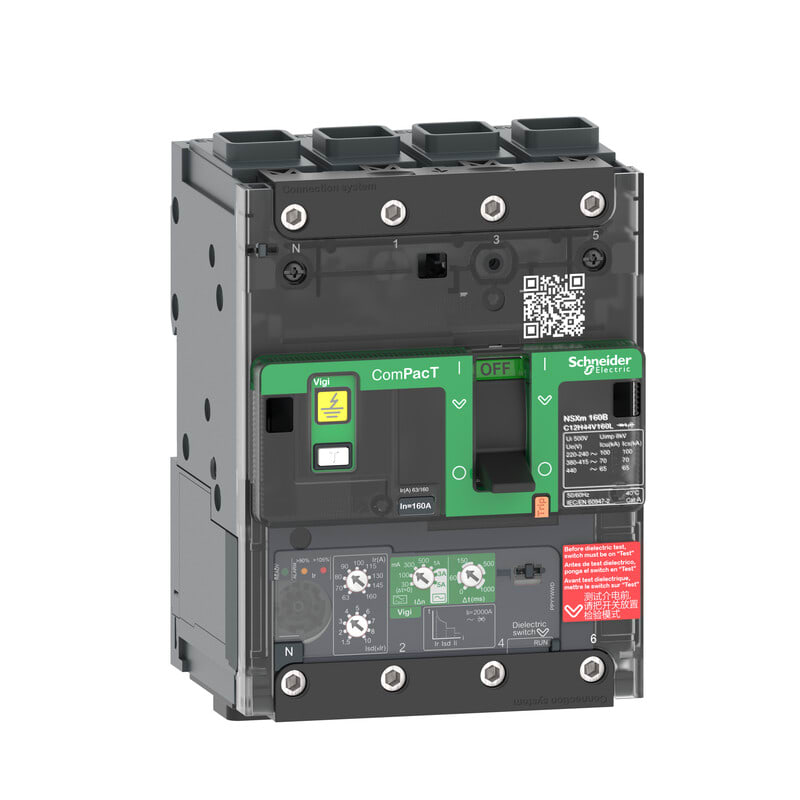

SCHNEIDER ELECTRIC - Kompaktikatkaisija - NSXm Vigi H 70kA 4P 160A EverL
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Mitoitettu jatkuva virta Iu - 160 A
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz - 70 kA
Napojen lukumäärä - 4
Lämpöreleen virta-asetus - 63...160 A
Laitteen rakenne - sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
EAN-koodi
3606481993076
Sähkönumero
3658111
Toimittajan tuotenumero
C12H44V160L
Tukkuerä
1
Mitoitettu jatkuva virta Iu:
160 A
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz:
70 kA
Napojen lukumäärä:
4
Lämpöreleen virta-asetus:
63...160 A
Laitteen rakenne:
sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Päävirtapiirin liitäntätapa:
ruuviliitäntä
Mitoitusjännite:
440...440 V
Viivästetty oikosulkulaukaisun säätöalue:
94.5...1600 A
Oikosulkulaukaisun säätöalue:
2000...2000 A
Sisäänrakennettu maasulkusuojaus:
kyllä
Sopii DIN-kiskoasennukseen:
kyllä
DIN-kiskoasennusmahdollisuus:
ei
Lisäkytkimien lukumäärä (avautuva kosketin):
0
Lisäkytkimien lukumäärä (sulkeutuva kosketin):
0
Apu- ja vaihtokoskettimien lukumäärä:
0
Päältä-pois -ilmaisimen mahdollisuus:
kyllä
Päävirtapiirin liitännän suunta:
etupuolella
Ohjauselementin tyyppi:
vipu
Kokonainen laite suojayksiköllä:
kyllä
Sisäänrakennettu moottoriohjain:
ei
Moottoriohjain valittavissa:
ei
Kotelointiluokka (IP):
IP40
Tehohäviö:
49.2 W
ComPacT NSXm on kompaktikatkaisijoiden pienin runkokoko. Kätevän rakenteensa ansiosta sen käyttö on tehokasta ja helppoa 16 - 160 A:n käyttökohteissa.
Uuden sulkupolven ComPacT NSXm -katkaisijat tarjoavat uudistuneen ulkonäön lisäksi innovatiivisia ja monipuolisia ratkaisuja kaikkialle sähköjakeluun.
ComPacT NSXm -katkaisijan edut:
Tehokkuus:
- Osittain läpinäkyvän kannen ansiosta tunnistat katkaisijaan asennetut lisävarusteet nopeasti.
- Saat katkaisijaan liittyvät dokumentit helposti älypuhelimeen katkaisijan etuosan QR-koodin avulla.
- Katkaisijaan integroitu vikavirtasuojaus (katkaisija MicroLogic Vigi -suojareleeellä), jousiliitäntäiset sähköiset lisävarusteet ja vakioidut lisävarusteet säätävät asennustilaa ja -aikaa sekä tekevät valinnasta ja asennuksesta vaivatonta.
- Roto-active™-katkaisutekniikka parantaa sähköjärjestelmän selektiivisyyttä ja mahdollistaa kojevalintojen optimoinin yhdistetyn oikosulkusuojauksen avulla.
- Uusi langaton apu- ja hälytyskosketin mahdollistaa tiedot laukaisuista ja ennakoivista hälytyksistä paikallisen kommunikointiin ja etähallintaan. Tämä tehostaa ennakoivaa kunnossapitoa ja energiatehokkuutta.
- Pieni koko: Leveys 81 mm (3P) / 108 mm (4P) x Korkeus 137 mm x Syvyys 80mm
- Nimellisvirrat: 16 - 160 A
- Katkaisukyvyt 400 V: 16, 25, 36, 50 tai 70 kA / 400V
- Napojen lukumäärä: 3 ja 4
- Suojarelevaihtoehdot (integroitu runkoon): Termo-magneetinen TM -suojarele tai elektroninen MicroLogic Vigi -suojarele sisäänrakennetulla vikavirtasuojauksella (30mA - 1A)
- Optimoitu valikoima sähköisiä lisätarvikkeita ja asennustarvikkeita
- Asennus: DIN-kiskolle ilman lisätarvikeita tai pohja-asennus asennuslevylle
- EverLink™-liittimen jousimekanismi kompensoi johtimessa tapahtuvat muutokset estäen löysien liitosten tuomat ongelmat liitosten ylikuumenemisen
- Katkaisijaan integroidut EverLink™-tunnelilittimet säästävät myös kustannuksia ja asennustilaa syötön ja lähdön puolelta, kun ei ole tarvetta hankia ja asentaa erillisiä kaapelikenkiä ja kosketussuojia
- Yleisimpiä lisätarvikkeita: Oviväännin akselilla, apu- ja hälytyskosketin, laukaisukelat, kaapelikenkäliittimet, kosketussuojat, ...
