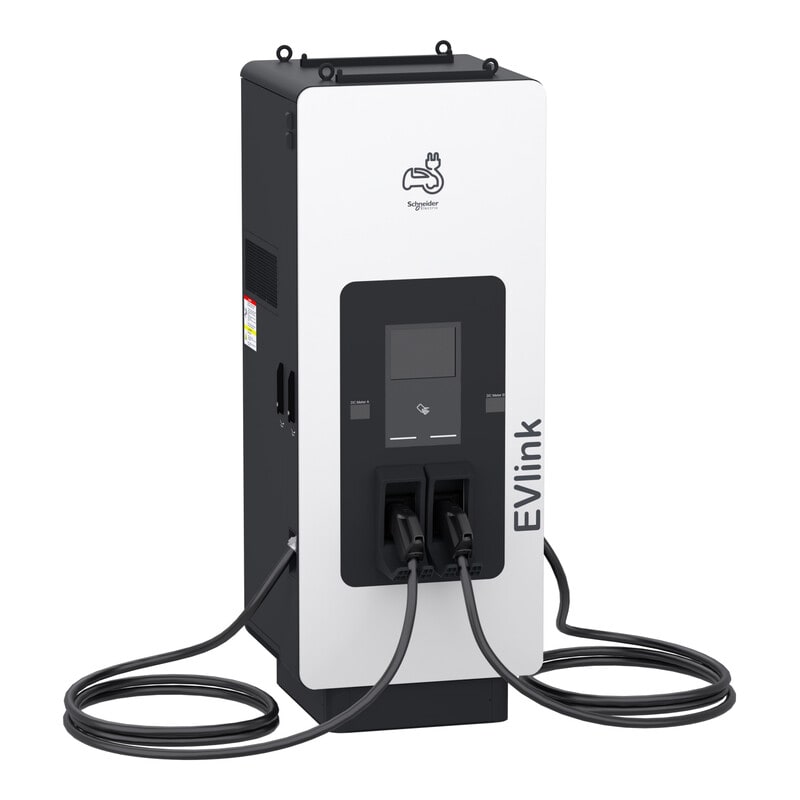

SCHNEIDER ELECTRIC - Latausasema teholataus - 180 kW DC, 2x CCS2, 7.5m kaap.

Teholatausasema, EVlink Pro DC, 180kW, CCS2 + CCS2 latauspistoke, 7,5mkaapeli ilman kaapelihallintaa Tämä EVlink Pro DC on pikalatausasema kaikille sähköajoneuvoille, jotka ovat IEC61851-1 ed.3- ja IEC61851-23-standardien mukaisia. Tämä latausasema on vapaasti seisova. IP-suojausluokka on IP55. Iskunkestoluokka on IK10 ja IK08 kosketusnäytölle. Käyttölämpötila on -30°C ja 50°C välillä ja teho alenee 50°C asteen jälkeen. Latauskaapeleina kaksi 7,5 metrin kiinteää kaapelia, joissa molemmissa päissä on CCS2-latauspistoolit. Ei kaapelinhallintaa. Nimellislähtöteho on 180 kW. Laturi toimitetaan kolmivaiheisena (L1+L2+L3+N+PE). Nimellislatausvirta on 291 A alle 380 VAC - 415 VAC +/- 10 % 50 taajuudella. Sitä voidaan käyttää TN-S / TNC-S tai TT maadoitusjärjestelmissä. Se on myös IT-yhteensopiva, kun virtalähteenä käytetään eristysmuuntajaa. Latausasema on painava ja sen liikuttamiseen tarvitaan apuvälineitä. Se voidaan ottaa käyttöön kannettavalla tietokoneella, joka yhdistetty sisäänrakennettuun webserveriin. Suositellaan käytettäväksi latauskentillä ja julkisissa sovelluksissa. Lataajan tunnistus maksua varten voidaan tehdä RFID- tai NFC-tunnisteella, QR-koodin skannauksella tai ajoneuvon MAC-osoitteen avulla. Latausasemassa on kosketusnäyttö, jonka avulla lataaja voi tunnistautua sekä valita haluamansa latauspistoolin ja ohjata sitä. Hätäseispainike mahdollistaa myös nopean latauksen pysäyttämisen tarvittaessa. Latausasemaa voidaan ohjata myös taustajärjestelmän kautta. Näytöllä on myös tietoa ajoneuvon latauksen tilasta. Monivärinen LED ilmaisee myös latauksen ja latausaseman tilan. Latausasemassa on RJ45 Ethernet-portti LAN-liitäntää varten. Se sisältää myös WiFi- ja 4G-modeemiyhteyden. Latausasemaa voidaan hallita paikallisesti tai isompana kokonaisuutena taustajärjestelmällä kuormanhallintaa ja/tai käyttäjätunnistusta sekä laskutusta varten. Käyttöönotossa asetuksen syötetään latausasemaan sisäänrakennetun webserverin kautta. Yhteyden muodostamiseen taustajärjestelmään käytetään OCCP 1.6 -tiedonsiirtoprotokollaa. Käytettävissä olevat palvelut ovat tunnistus ja veloitusvaltuutus, laskutustiedot, diagnoosiominaisuudet, kuormituksen hallinta ja software päivitykset etänä.
