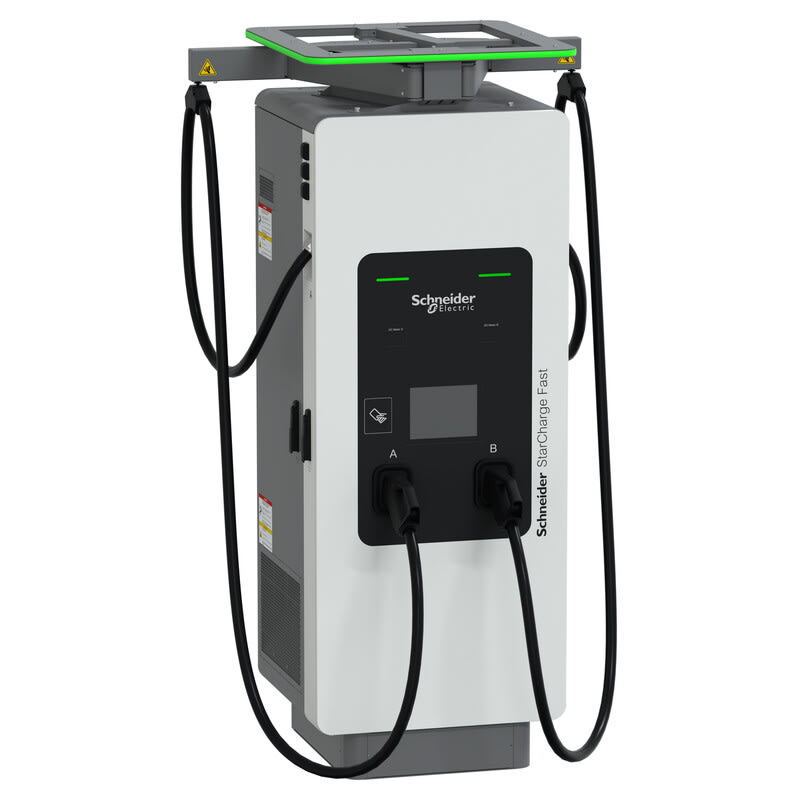

SCHNEIDER ELECTRIC - Latausasema teholataus - 240 kW DC, 2x CCS2, 3,8m

Pikalatausasema, Schneider StarCharge Fast 320, Teho 240 kW, 2x CCS2,Latauskaaeplin ulottuvuus 3,8m, Kaapelinhallinta Tämä Schneider StarCharge Fast 320 pikalatausasema kaikille sähköajoneuvoille, jotka ovat IEC61851-1 ed.3- ja IEC61851-23 -standardien mukaisia. Tämä latausasema on vapaasti seisova. IP-suojausluokka on IP55. Iskunkestoluokka on IK10 ja IK08 kosketusnäytölle. Käyttölämpötila on välillä -30 °C ja 50 °C ja teho alenee 50 °C asteen jälkeen. Latauskaapeleina kaksi 3,8 metrin kiinteää kaapelia, joissa on CCS2-latauspistoolit ja jotka kiinni kaapelinhallinnassa. Nimellislähtöteho on 240 kW ja mahdollista skaalata tehomoduulein 320kW asti. Latausasema on kolmivaiheinen (L1+L2+L3+N+PE). Nimellinen latausvirta on 380 A skaalattavissa 422 A:iin asti (380 V AC) ja 415 V AC:iin +/- 10 %:iin (50 tai 60 Hz). Sitä voidaan käyttää TN-S / TN-C-S tai TT maadoitusjärjestelmissä. Se on myös IT-yhteensopiva, kun virtalähteenä käytetään eristysmuuntajaa. Latausasema on painava ja sen liikuttamiseen tarvitaan apuvälineitä. Se voidaan ottaa käyttöön kannettavalla tietokoneella, joka yhdistetty sisäänrakennettuun webserveriin. Suositellaan käytettäväksi latauskentillä ja julkisissa sovelluksissa. Se sopii raskaan kaluston lataamiseen ja se tukee sähköbusseille tarkoitetua VDV 261 -protokollaa sekä BCB toggle wake-up -toimintoa, jonka avulla sähkörekka voi käynnistää latauksen uudelleen. Hyötysuhde on 97 %:n ja siinä on integroidut DC-sähkömittarit joilla MID- tai PTB-sertifiointi. Lataajan tunnistus maksua varten voidaan tehdä RFID- ja NFC-tunnisteella tai maksupäätteen avulla. Lataaja voidaan myös tunnistaa sähköauton Plug & Charge -toiminnon avulla joko Autocharge-tekniikalla tai ISO 15118 -protokollan avulla. Latausasemassa on kosketusnäyttö, jonka avulla lataaja voi valita latauspisteen, tunnistustavan ja ohjata latausta. Näytöllä on myös tietoa auton latauksen tilasta. Monivärinen led-valo ilmaisee latauksen ja latausaseman tilan. Hätäseispainnikkeen avulla lataus voidaan tarvittaessa pysäyttää nopeasti. Latausasemaa voidaan ohjata latausoperaattorin ohjelmiston avulla etänä. Latausasemassa on RJ45 Ethernet-portti LAN-liitäntää varten. Se sisältää myös WiFi- ja 4G-modeemiyhteyden. Latausasemaa voidaan hallita paikallisesti tai isompana kokonaisuutena taustajärjestelmällä kuormanhallintaa ja/tai käyttäjätunnistusta sekä laskutusta varten. Käyttöönotossa asetuksen syötetään latausasemaan sisäänrakennetun verkkopalvelimen kautta. Yhteyden muodostamiseen latausoperaattorin taustajärjestelmään käytetään OCCP 1.6 -tiedonsiirtoprotokollaa. Käytettävissä olevat palvelut ovat tunnistus ja veloitusvaltuutus, laskutustiedot, diagnoosiominaisuudet, kuormituksen hallinta ja software päivitykset etänä.
