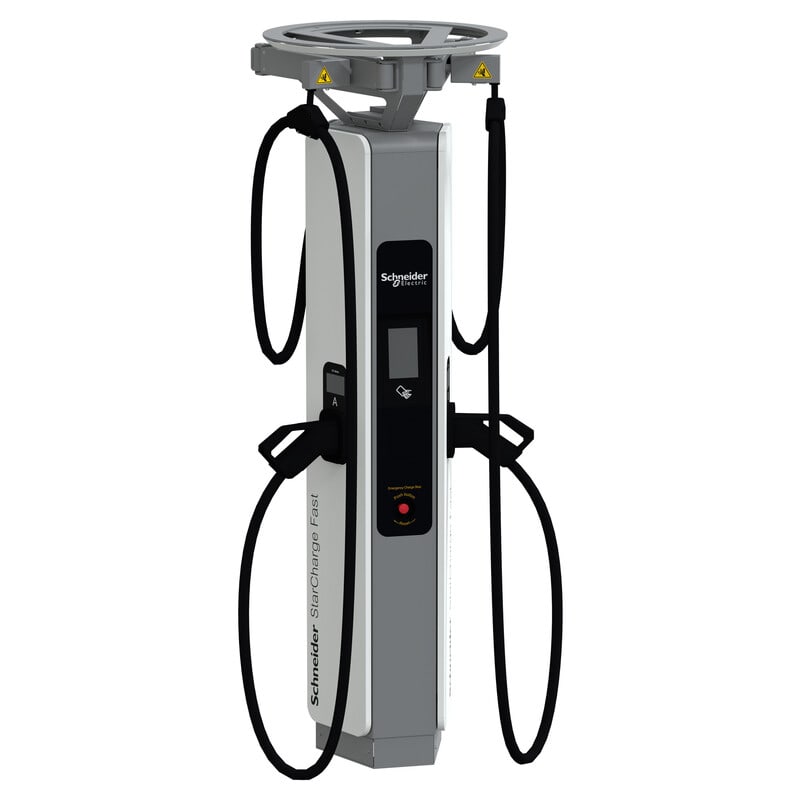

SCHNEIDER ELECTRIC - Latausasema teholataus - Satelliitti, 2x CCS2, 4,1m

Satelliitti, Schneider StarCharge Fast 720, 2xCCS2, Kaapelin ulottuvuus 4,1m kaapelinhallinnalla Tämä Schneider StarCharge Fast 720 satelliitti-yksikkö on kaikille sähköajoneuvoille, jotka ovat IEC61851-1 ed.3- ja IEC61851-23 -standardien mukaisia. IP-suojausluokka on IP55. Iskunkestoluokka on IK10 ja IK08 kosketusnäytölle. Käyttölämpötila on välillä -30 °C ja 50 °C ja teho alenee 50 °C asteen jälkeen. Kaksi 4,1 metrin pituista latauskaapelia, joissa kummassakin CCS2-latauspistoolit ja jotka kiinni kaapelinhallinassa. Nimellinen latausvirta on 380A ja boost-toiminnon aikana jopa 600A. Satelliittiyksikkö on painava ja sen liikuttamiseen tarvitaan apuvälineitä. Se voidaan ottaa käyttöön kannettavalla tietokoneella, joka yhdistetty sisäänrakennettuun webserveriin. Suositellaan käytettäväksi latauskentillä ja julkisissa sovelluksissa. Se sopii raskaan kaluston lataamiseen ja se tukee sähköbusseille tarkoitetua VDV 261 -protokollaa sekä BCB toggle wake-up -toimintoa, jonka avulla sähkörekka voi käynnistää latauksen uudelleen. Lataajan tunnistus maksua varten voidaan tehdä RFID- ja NFC-tunnisteella tai maksupäätteen avulla. Lataaja voidaan myös tunnistaa sähköauton Plug & Charge -toiminnon avulla joko Autocharge-tekniikalla tai ISO 15118 -protokollan avulla. Satelliitti-yksikössä on kosketusnäyttö, jonka avulla lataaja voi valita latauspisteen, tunnistustavan ja ohjata latausta. Näytöllä on myös tietoa auton latauksen tilasta. Monivärinen led-valo ilmaisee latauksen ja latausaseman tilan. Hätäseispainnikkeen avulla lataus voidaan tarvittaessa pysäyttää nopeasti. Satelliitti-yksikköä voidaan ohjata latausoperaattorin ohjelmiston avulla etänä. Satelliitti-yksikössä on RJ45-ethernet-portti LAN-yhteyttä varten. Yhteyden muodostamiseen latausoperaattorin taustajärjestelmään käytetään OCPP 1.6 -tiedonsiirtoprotokollaa. Modbus prokolla on myös käytettävissä. Käytettävissä olevat palvelut ovat tunnistus ja veloitusvaltuutus, laskutustiedot, diagnoosiominaisuudet, kuormituksen hallinta ja software päivitykset etänä.
