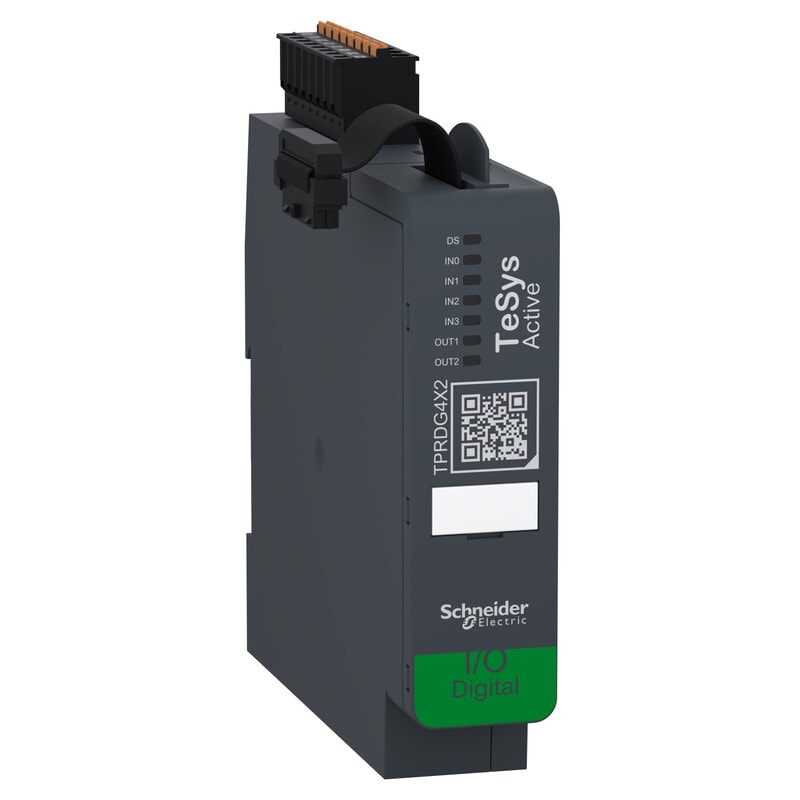

SCHNEIDER ELECTRIC - TeSys island digit. IO 4I/2O - TPRDG4X2
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Digitaalitulot määritettävissä - kyllä
Digitaalilähdöt määritettävissä - kyllä
Digitaalilähdön tyyppi - muu
Jännitetyyppi (tulojännite) - DC
Leveys - 25 mm
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
EAN-koodi
3606489832896
Sähkönumero
3781777
Toimittajan tuotenumero
TPRDG4X2
Tukkuerä
16
Digitaalitulot määritettävissä:
kyllä
Digitaalilähdöt määritettävissä:
kyllä
Digitaalilähdön tyyppi:
muu
Jännitetyyppi (tulojännite):
DC
Leveys:
25 mm
Korkeus:
118 mm
Syvyys:
114 mm
Fieldbus-portti erillisen kytkennän kautta mahdollinen:
kyllä
Järjestelmätarvike:
kyllä
Tukee Ethernet/IP-protokollaa:
ei
Tukee CAN-protokollaa:
ei
Tukee TCP/IP-protokollaa:
ei
Syöttöjännite DC:
20.4...28.8 V
Digitaalitulojen lukumäärä:
4
Digitaalilähtöjen lukumäärä:
2
Syöttöjännitteen tyyppi:
DC
Sisääntulon sallittu jännite:
0...28.8 V
Virtalähtö:
0.5 A
Tulovirta signaali 1:
7 mA
Sallittu jännite ulostulossa:
0...28.8 V
Lähtöjännite:
DC
Oikosulkusuojaus:
ei
Fyysisten Ethernet-liitäntöjen lukumäärä:
0
HW-liitäntöjen ProfiNet lukumäärä:
0
Fyysisten RS-232-liitäntöjen lukumäärä:
0
Fyysisten RS-422-liitäntöjen lukumäärä:
0
Fyysisten RS-485 -liitäntöjen lukumäärä:
0
Fyysisten TTY-liitäntöjen lukumäärä:
0
Fyysisten rinnakkaisliitäntöjen lukumäärä:
0
HW-liitäntöjen langattomien lukumäärä:
0
Fyysisten USB-liitäntöjen lukumäärä:
0
Muiden fyysisten liitäntöjen lukumäärä:
2
Optisella liitännällä:
ei
Tukee PROFIBUS-protokollaa:
ei
Tukee INTERBUS-protokollaa:
ei
Tukee ASI-protokollaa:
ei
Tukee KNX-protokollaa:
ei
Tukee Modbus-protokollaa:
ei
Tukee Data-Higway -protokollaa:
ei
Tukee DeviceNet-protokollaa:
ei
Soveltuu turvakäyttöön:
ei
Tukee SUCONET-protokollaa:
ei
LON-verkkoon soveltuva protokolla:
ei
Tukee PROFINET IO -protokollaa:
ei
Tukee PROFINET CBA -protokollaa:
ei
Liitettävissä SERCOS-väylään:
ei
Tukee Foundation Fieldbus -protokollaa:
ei
Tukee AS-Interface Safety at Work -protokollaa:
ei
Tukee DeviceNet Safety -protokollaa:
ei
Liitettävissä INTERBUS-Safety-väylään:
ei
Tukee PROFIsafe-protokollaa:
ei
Tukee SafetyBUS p -protokollaa:
ei
Tukee muuta väyläprotokollaa:
kyllä
Bluetooth standardi:
ei
WLAN 802.11 standardi:
ei
GPRS:
ei
GSM:
ei
UMTS:
ei
IO masteri:
ei
Kotelointiluokka (IP):
IP20
Sähköisen liitännän tyyppi:
plug-in liitäntä
Signaalin ajastusviive:
5...5 ms
Kiskoasennus mahdollista:
kyllä
Seinäasennus/ suora-asennus:
ei
Etukiinnitys mahdollista:
ei
Räkki-asennus mahdollinen:
ei
Turvaluokka SIL IEC 61508:
ei ole
Suoritustaso EN ISO 13849-1 mukaan:
ei ole
Toimintaluokka (Ex ia):
ei
Toimintaluokka (Ex ib):
ei
Räjähdysluokka kaasulla:
ei ole
Räjähdysluokka pölyllä:
ei ole
Tukiprotokolla EtherCAT:lle:
ei
TeSys island on digitaalinen kuormanhallintajärjestelmä 80 A:iin saakka, joka kytkee, suojelee ja valvoo moottoreita ja muita kuormia 80 A:iin (AC3) saakka. TeSys island on Industry 4.0 mukainen, täysin digitaalinen, objekteihin perustuva ja tiedonkeruun mahdollistava kuormanhallintajärjestemä. Se nopeuttaa koneen markkinoillepääsyä, toimii koneenrakentajalle uusien palveluiden mahdollistajana ja tekee koneista älykkäämpiä sekä luotettavampia. TeSys islandin objekteihin perustuva lähetymistapa, sovellusten valinta ja järjestelmän konfiguraatio yksinkertaistaa ja vähentää suunnitellun tehtäviä, jolloin koneen sähköjärjestelmän toteutus ja asennus nopeutuu. TeSys island mahdollistaa pääsyn yksittäisiin laitekohtaisiin tietoihin ja järjestelmän diagnosointiin. Lisäksi TeSys island on helposti integroitavissa 3:nen osapuolen automaatioon ja se tukee useita eri kommunikointiväyliä kuten EtherNet/IP ja Modbus TCP ja myöhemmin Profibus ja ProfiNet -väyliä. Ominaisuuksia:
- Moottoreiden ja muiden kuormien hallinta 80 A / 37 kW / 40 hp saakka
- Maksimi 20 moduulia ja 1 väyläliityntä per saareke (maksimipituus 1120 mm)
- Helppo kiinnitys DIN-kiskoon. Ei välttämättä tarvetta ulkopuolisille ohjaupiirin johdotuksille
- Tiedonsiirto väylämoduulin kautta automaation ilman ulkopuolisia ohjaupiirin johdotuksia
- Kaikki asettelut tehdään digitaalisesti, ilman mekaanisia valitakytkimiä
- I/O-moduulit digitaalisilla tai analogisilla tuloilla / lähdöillä saatavilla
- Yhteensopivuus kansainvälisiin standardeihin (IEC / UL / CSA 61010, IEC / UL / CSA 60947, GB/T14018)
- Järjestelmä sisältää vain 20 tuotenumeroa mukaalukien 5 vakio moottorikäynnistintä ja 5 SIL käynnistintä, jotka on turvaluokitettu IEC 61508, IEC 62061 ja ISO 13849-1 mukaisesti
- Kuormakohtainen energiankulutuksen valvonta
- Järjestelmän sisäänrakennettu kyberturvallisuus Achilles Level 2 mukaisesti
- Safe Stop TUV -hyväksyntä (Stop 0 ja 1 johdottamalla kategorioiden 1 - 2 mukaisesti ja PL c, d (Performance Level) ja SIL taso 2
- Avoin väyläliityntä EtherNet/IP ja Modbus TCP fieldbuses (myohemmin Profibus ja ProfiNet)
