SCHNEIDER ELECTRIC - Valvontarele virta - RHB vikavirtarele B-tyyppi
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Toiminto - sekajärjestelmää varten
Virta 1 - 0.03...3 mA
Sähköisen liitännän tyyppi - ruuviliitäntä
Irrotettavilla kiinnikkeillä - kyllä
Min. säädettävä vetohidastus kytkettäessä - 0 s
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
EAN-koodi
3606489913007
Sähkönumero
2724776
Toimittajan tuotenumero
LV481010
Tukkuerä
1
Toiminto:
sekajärjestelmää varten
Virta 1:
0.03...3 mA
Sähköisen liitännän tyyppi:
ruuviliitäntä
Irrotettavilla kiinnikkeillä:
kyllä
Min. säädettävä vetohidastus kytkettäessä:
0 s
Maksimi sallittu vetohidastus kytkettäessä:
10 s
Jäännösvirran ilmaisu:
kyllä
Syöttöjännitteen tyyppi:
AC/DC
Virhelokin mahdollisuus:
kyllä
Syöttöjännite AC 50 Hz:
100...250 V
Avautuvien koskettimien lukumäärä:
0
Syöttöjännite DC:
100...250 V
Sulkeutuvien koskettimien lukumäärä:
0
Vaihtokoskettimien lukumäärä:
2
Leveys:
36 mm
Korkeus:
90 mm
Syvyys:
70.5 mm
Ulkoinen virtalähde tarpeellinen:
kyllä
Syöttöjännite AC 60 Hz:
100...250 V
Jännitteen mittausalue:
0...800 V
Mitoitettu toiminta taajuus:
0...2000 Hz
Virtamitta-alue:
0...6 mA
Jännitetyyppi (käyttöjännite):
AC/DC
Käyttöjännite 50 Hz:
100...250 V
Käyttöjännite 60 Hz:
100...250 V
Käyttöjännite DC:
100...250 V
Mitoitettu kytkentävirta:
5 A

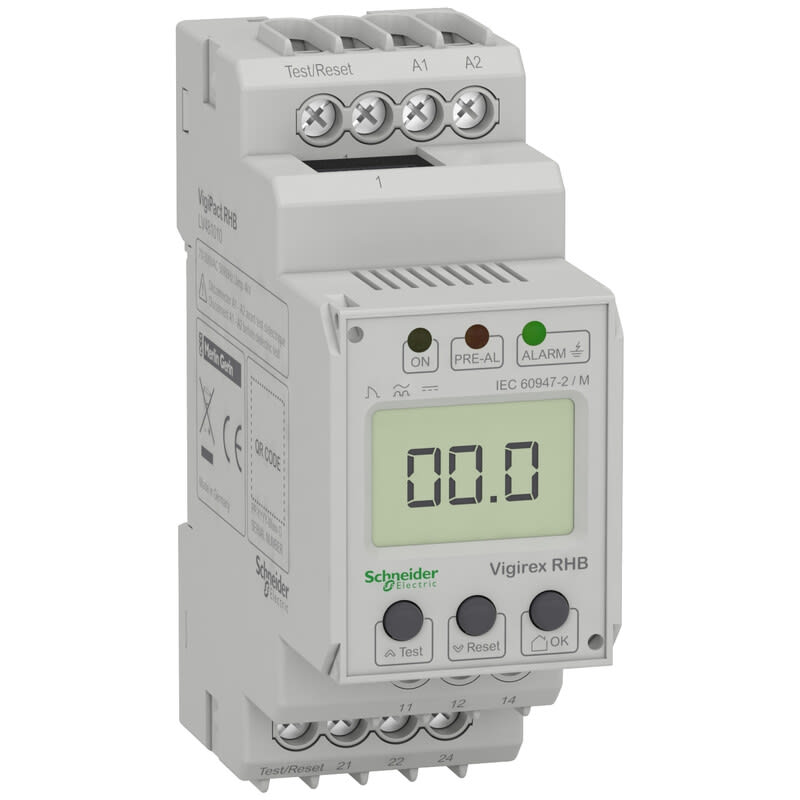

VigiPacT RHB on DIN-kiskoon kiinnitettävä vikavirran ja maavuodon suoja- ja valvontarele. Se suojelee ihmisiä suoralta tai epäsuoralta sähköiskulta, omaisuutta tulipaloilta ja moottoreita vaurioilta. Valvontarele mittaa sähköasennuksessa esiityvää maavuotovirtaa siihen liitetyn summavirtamuuntajan avulla. Kun valvontareleen vikavirran asetteluarvo on saavutettu, niin releen kosketintiedon avulla virtapiirissä olevan katkaisija avautuu aukiohjaukelan ohjaamana. Releestä voidaan saada hälytystieto tai ennakoiva hälytystieto. Nimellisjännite on 100/250VAC 50/400Hz tai 100/250VDC. Laite on B-tyypin mukainen vikavirtasuoja. Vikavirran havahtumiskynnys (IDn) on säädettävä välillä 30mA - 3A releen etupaaneelista. Aikaviive (Dt) voidaan asetella välittömästä havahtumisesta 10s viiveeseen saakka. Valvottu verkkojännite voi olla 800VAC 50/60/400Hz saakka. Valvontarele asennetaan sähkökeskuksen sisälle DIN-kiskooja ja sen suojausluokka on IP40. Laite toimii yhdessä Schneider Electricin tyypin B -virtamuuntajien kanssa.
