SHELLY - Tunnistin - Shelly Plus AddOn

Shelly Plus AddOn Shelly Plus Add-On on pieni moduuli, joka voidaan kiinnittää kaikkiin Shelly Plus -laitteisiin, tuoden mukanaan paljon uutta toiminnallisuutta. Shelly Plus Add-Onissa on sekä digitaalinen että analoginen syöttö, ja siihen voidaan liittää jopa viisi lämpötila-anturia tai yksi lämpötila- ja kosteusanturi.

Toiminnot

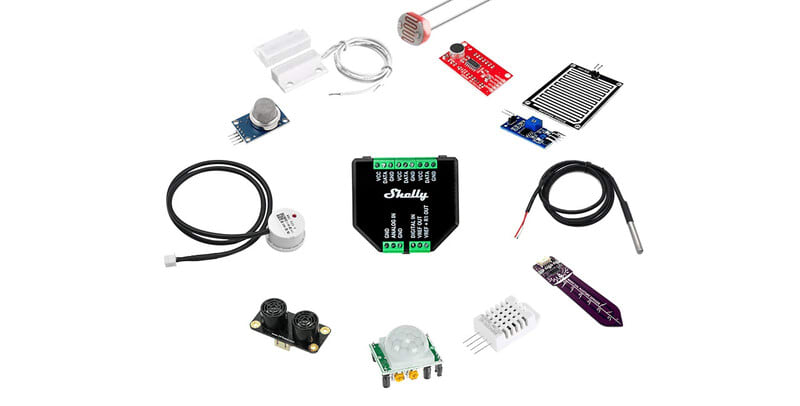

Kun Shelly Plus Add-On lisätään Shelly Plus -laitteeseen, se on aktivoitava sovelluksessa, jonka jälkeen voidaan aktivoida siihen liitetyt sensorit. Laite tukee seuraavia laitetyyppejä:

• Enintään 5 DS18B20-tyypin lämpötila-anturia
• DHT22-tyypin lämpötila- ja kosteusanturi
• NTC-vastukset, joissa on 10 kΩ nimellisvastus ja β=4000 K
• Fotovastukset
• PIR-sensorit
• Maankosteusanturit
• Ultraäänietäisyyssensorit
• Kapasitiiviset vedenkorkeusanturit
• Äänianturit
• Muut analogiset sensorit, joissa on 0 - 10 V ulostulojännite

Käyttöesimerkkejä

• Ovikontakti: lisää oviyhteys Plus Add-Oniin valvoaksesi autotallin oven avoimuutta tai sulkeutumista. Suositellaan yhdessä Shelly Plus 1:n kanssa.
• Vedenkorkeusanturi: lisää korkeusanturi Plus Add-Oniin valvoaksesi veden tasoa uima-altaassasi tai akvaariossasi. Suositellaan yhdessä Shelly Plus 1:n tai Plus 1PM:n kanssa.
• Lämpö: lisää kaksi DS18B20-lämpötila-anturia ja mittaa tulo- ja lähtölämpötilat.
• Tuuli: lisää tuuli-anturi, jotta markiisi voi automaattisesti vetäytyä, kun tuuli yltyy. Suositellaan yhdessä Shelly Plus 2PM:n kanssa.
• Maankosteus: lisää maankosteusanturi, jotta kastelujärjestelmä voi käynnistyä automaattisesti, kun nurmikko on liian kuiva. Suositellaan yhdessä Shelly Plus 1:n kanssa.

Yhteys
Shelly Plus Add-On ei toimi itsenäisenä laitteena. Se tulee liittää mihin tahansa Shelly Plus -laitteeseen, jolloin se lisää toiminnallisuutta Shelly Plus -laitteeseen. Shelly Plus Add-Onia ei tarvitse liittää erikseen Shelly Plus -laitteeseen, sillä siinä on liittimet, jotka automaattisesti yhdistävät sen Shelly Plus -laitteeseen. Kaksi laitetta ovat galvaanisesti eristettyjä toisistaan.

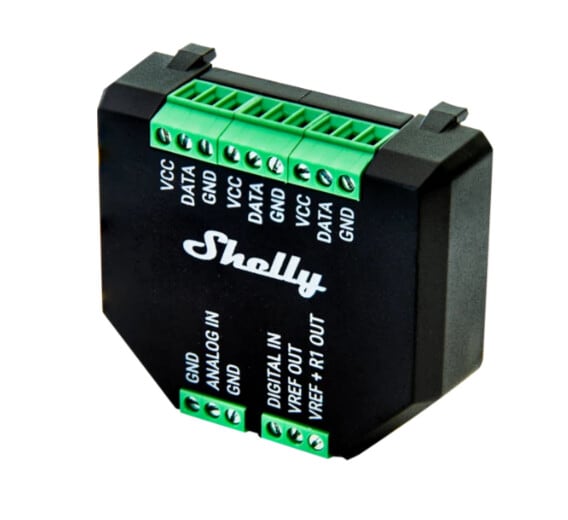

Liitännät
Sisääntulot:

• 1 analoginen syöttö: ANALOG IN
• 1 digitaalinen syöttö: DIGITAL IN

Ulostulot:

• 1 viitespannulähtö: VREF OUT
• 1 viitespannulähtö pull-up vastuksen kautta: VREF + R1 OUT
• 2 miinusliitäntää: GND*

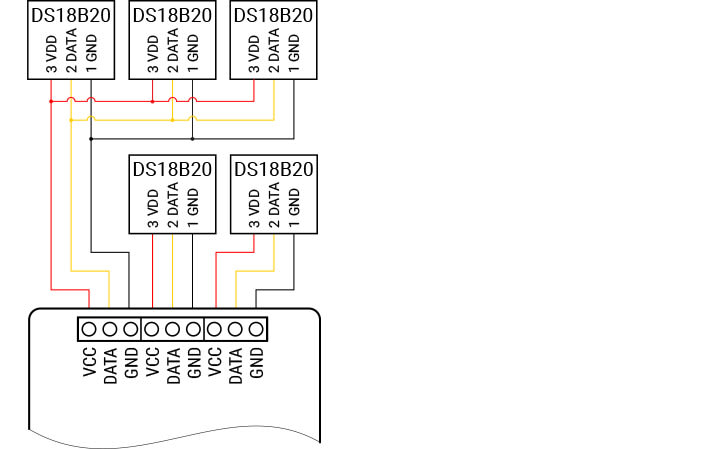

Liitännän rakenne:
3 virtalähdettä antureille (yhdistetty samaan PCB-raitaan): VCC

• 3 anturin dataliitäntää (yhdistetty samaan PCB-raitaan): DATA
• 3 miinusliitäntää: GND* * Yhdistetty samaan PCB-pisteeseen.
