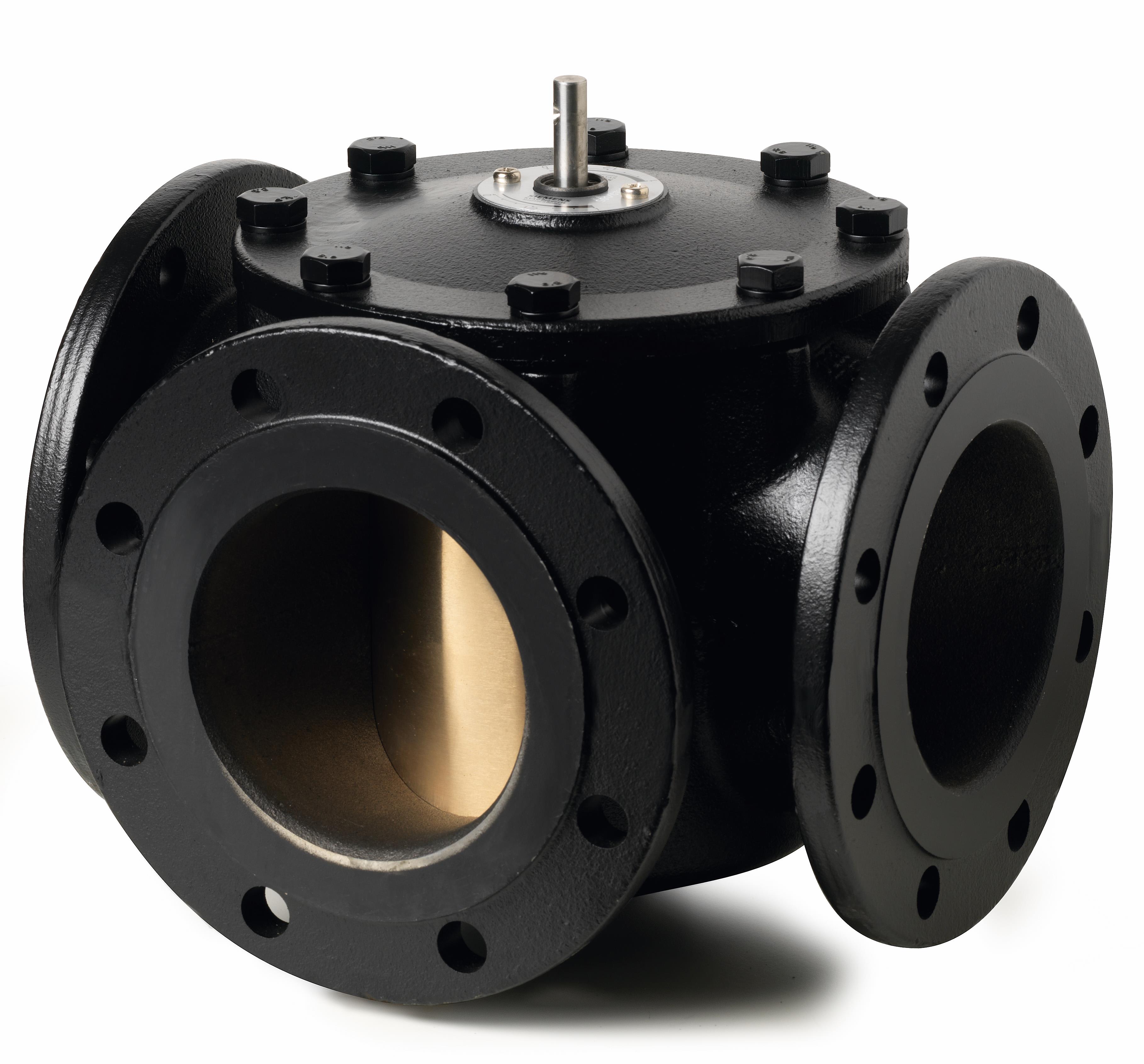

SIEMENS - VBF21.125 Kolmitieventtiili, D - BPZ:VBF21.125

Nimellishalkaisija:

DN 125

Liitokset:

laippa

Tuotteen paineluokka:

PN 6

Putken ulkohalkaisija, kaikki liitokset:

139.7 mm

Laipan paineluokka:

PN 6

KVS-arvo:

550

Materiaalin laatu:

valurauta GG 25 (GJL-250)

Ominaiskäyrä, perus:

pitkittäinen

Maksimaalinen paine-ero avatussa asemassa:

0.3 bar

Asennustapa, jakautuva:

ei

KVS-arvon vuotohäviö:

0.5 %

KVS-arvi bypass:

550

Ominaiskäyrä bypass:

pitkittäinen

Liitännän tiiviste 1:

ei

Liitännän tiiviste 2:

ei

Vuotohäviö KVS-arvo bypass:

0.5 %

Liitännän tiiviste 3:

ei

Kotelon/suojuksen materiaali:

valurauta

Pinnan suojaus:

muu

Pituus, liitos 1:

160 mm

Akselin korkeus:

169 mm

Pituus, liitos 2:

160 mm

T-kappale 4-tie liitokseen:

ei

Pituus, liitos 3:

160 mm

Iskunpituus:

90 mm

Väliaineen lämpötila (jatkuva):

1...120 °C

Asennuspituus, liitäntä 1:

160 mm

Asennuspituus, liitäntä 2:

160 mm

Asennuspituus, liitäntä 3:

160 mm
