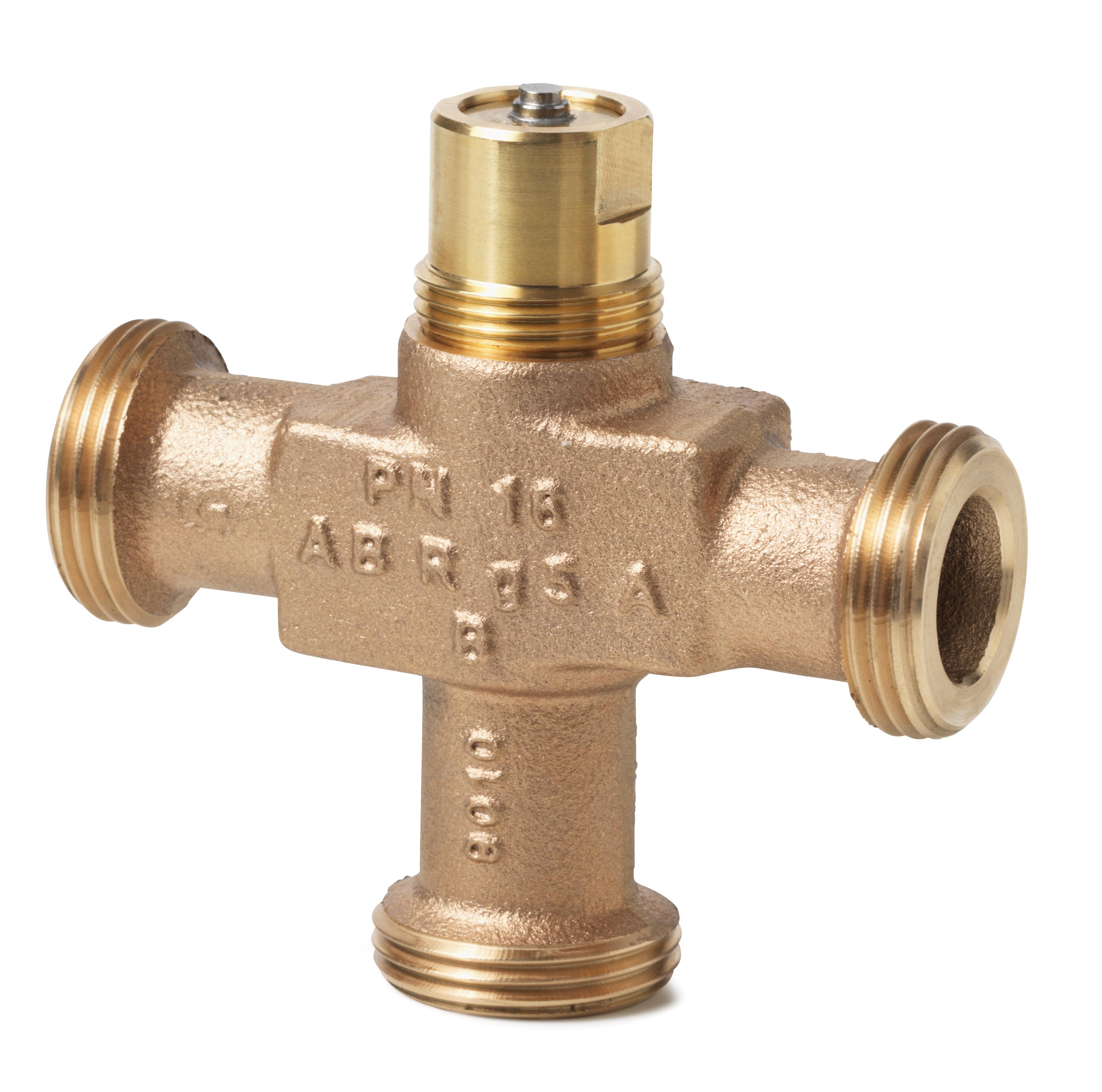

SIEMENS - VXG44.15-2.5 Kolmitieventtiili - BPZ:VXG44.15-2.5

Nimellishalkaisija:

DN 15

Liitokset:

ulkokierre

Tuotteen paineluokka:

PN 16

Putken ulkohalkaisija, kaikki liitokset:

21.3 mm

Laipan paineluokka:

PN 16

KVS-arvo:

2.5

Materiaalin laatu:

pronssi (Rg 5)

Maksimaalinen paine-ero avatussa asemassa:

4 bar

Asennustapa, jakautuva:

ei

KVS-arvon vuotohäviö:

0.02 %

KVS-arvi bypass:

2.5

Liitännän tiiviste 1:

kyllä

Liitännän tiiviste 2:

kyllä

Vuotohäviö KVS-arvo bypass:

0.02 %

Liitännän tiiviste 3:

kyllä

Kotelon/suojuksen materiaali:

pronssi

Pinnan suojaus:

käsittelemätön

Pituus, liitos 1:

50 mm

Akselin korkeus:

49 mm

Pituus, liitos 2:

50 mm

T-kappale 4-tie liitokseen:

ei

Pituus, liitos 3:

58 mm

Asetteluraja (Svo):

100 %

Iskunpituus:

5.5 mm

Väliaineen lämpötila (jatkuva):

1...120 °C

Asennuspituus, liitäntä 1:

50 mm

Asennuspituus, liitäntä 2:

50 mm

Asennuspituus, liitäntä 3:

58 mm
