UTU POWEL - Ryhmäkeskus Fe - Ahma KSK075M-3F
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Asennustapa - pinta-asennus
Suojaus - muu
Ryhmien kokonaismäärä - 0
Pääkytkimen nimellisvirta - 100 A
Kotelointiluokka (IP) - IP34
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
EAN-koodi
6438526003481
Sähkönumero
3427493
Toimittajan tuotenumero
KSK075M-3F
Tukkuerä
1
Asennustapa:
pinta-asennus
Suojaus:
muu
Ryhmien kokonaismäärä:
0
Pääkytkimen nimellisvirta:
100 A
Kotelointiluokka (IP):
IP34
Vikavirtajohdonsuojien määrä:
0

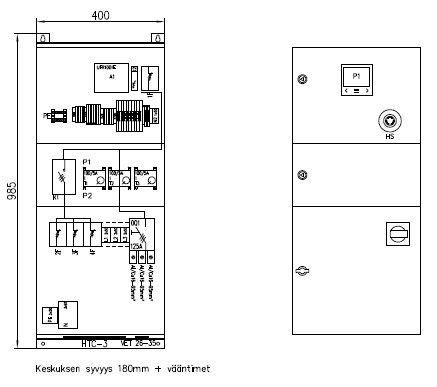

Korkeus:
1000 mm
Leveys:
400 mm
Syvyys:
180 mm
Väri:
muu
Suojuksen tyyppi:
ovi
Vaiheiden lukumäärä:
3
Valaistusryhmien määrä:
0
Vikavirtasuojattujen ryhmien määrä:
0
Liesiryhmä:
ei ole
Kotelon/suojuksen materiaali:
teräs
Suorien lähtöjen määrä:
0
Pääkytkimen napojen määrä:
3
Vikavirtasuojakytkinten 30 mA määrä:
0
Vikavirtasuojakytkinten 300 mA määrä:
0
Valokaarisuojalaitteiden AFDD lukumäärä:
0
Varatila moduulikojeille:
0
Lukitus/kiinnitys:
muu
RAL-numero:
1013

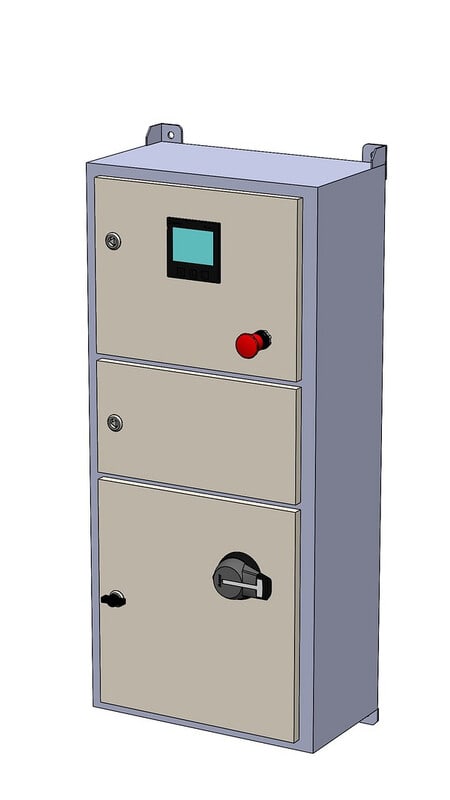

Keskitetyn suojauksen kotelo kolmelle max. 75 kWp invertterille. IP44, seinäasenteinen, käyttölämpötila min. -20°C. Nimellisvirta 100A. Sisältää kuormakytkimen 125A ja kontaktorin 150A (mitoitus 1,5x In). Keskuksessa erillisillä johdonsuojilla MCN340E lähdöt kolmelle invertterille. Kontaktorin aukiohjaus tapahtuu, kun valvontareleeltä saadaan aukiohjaustieto. Kontaktori ohjataan kiinni, valvontareleeltä saadaan lupa palautua verkkoon. Pääkytkin lukittavissa riippulukolla. Tuotannonmittaus toteutettu verkkoanalysaattorilla (Circutor CVM-C11-ITF-IN-485-ICT2). Verkkoanalysaattorissa ModBus-tiedonsiirtoväylä. Keskuksessa paikallinen hätä-seis-kytkin kotelon kannessa. Sisältää jännite- ja taajuusvalvontareleen Ziehl UFR1001E (SFS-EN 50549-1:2019 mukainen), valvontatieto voidaan monistaan tarvittaessa. Kun keskitetty suojaus on toteutettu tällaisella kotelolla, poistuu samalla myös erillisen AC-turvakytkimen tarve.
