UTU POWEL - Ryhmäkeskus Fe - Ahma KSK150M-3F
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Asennustapa - pinta-asennus
Suojaus - muu
Ryhmien kokonaismäärä - 0
Pääkytkimen nimellisvirta - 240 A
Kotelointiluokka (IP) - IP34
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
EAN-koodi
6438526003504
Sähkönumero
3427495
Toimittajan tuotenumero
KSK150M-3F
Tukkuerä
1
Asennustapa:
pinta-asennus
Suojaus:
muu
Ryhmien kokonaismäärä:
0
Pääkytkimen nimellisvirta:
240 A
Kotelointiluokka (IP):
IP34
Vikavirtajohdonsuojien määrä:
0

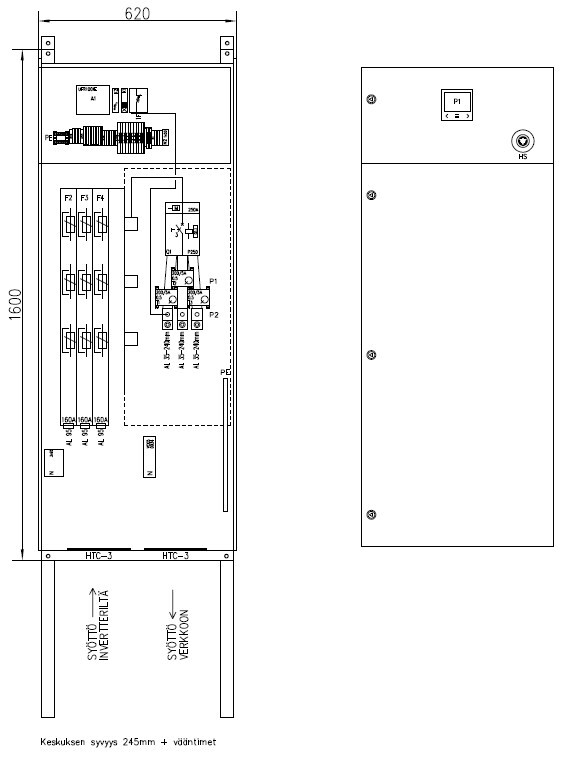

Korkeus:
1600 mm
Leveys:
620 mm
Syvyys:
245 mm
Väri:
muu
Suojuksen tyyppi:
ovi
Vaiheiden lukumäärä:
3
Valaistusryhmien määrä:
0
Vikavirtasuojattujen ryhmien määrä:
0
Liesiryhmä:
ei ole
Kotelon/suojuksen materiaali:
teräs
Suorien lähtöjen määrä:
0
Pääkytkimen napojen määrä:
3
Vikavirtasuojakytkinten 30 mA määrä:
0
Vikavirtasuojakytkinten 300 mA määrä:
0
Valokaarisuojalaitteiden AFDD lukumäärä:
0
Varatila moduulikojeille:
0
Lukitus/kiinnitys:
muu
RAL-numero:
1013

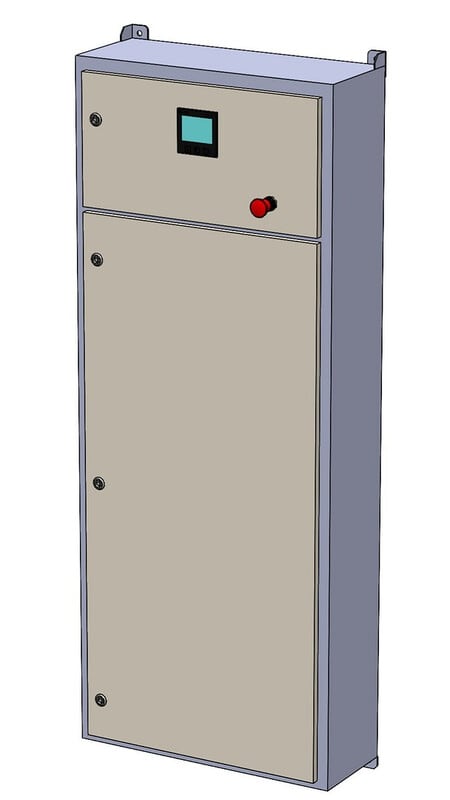

Keskitetyn suojauksen kotelo kolmelle max. 150 kWp invertterille. IP44, seinäasenteinen, käyttölämpötila min. -20°C. Nimellisvirta 240A. Sisältää Hager H3+ sarjan kompaktikatkaisijan moottoriohjauksella. Keskuksessa erillisillä jonovarokkeilla /160A lähdöt kolmelle invertterille (ei sisällä sulaketarvikkeita). Katkaisijan aukiohjaus alijännitelaukaisijalla (230VAC). Aukiohjaus tapahtuu, kun valvontareleeltä saadaan aukiohjaustieto. Kiinniohjaus moottoriohjaimella (230VAC), kun valvontareleeltä saadaan lupa palautua verkkkoon. Kiinniohjauksessa aikarele varmistaa kompaktikatkaisijan moottoriohjaimen oikeanlaisen toiminnan. Kompaktikatkaisija lukittavissa riippulukolla. Tuotannonmittaus toteutettu verkkoanalysaattorilla (Circutor CVM-C11-ITF-IN-485-ICT2). Verkkoanalysaattorissa ModBus-tiedonsiirtoväylä. Keskuksessa paikallinen hätä-seis-kytkin kotelon kannessa. Sisältää jännite- ja taajuusvalvontareleen Ziehl UFR1001E (SFS-EN 50549-1:2019 mukainen), valvontatieto voidaan monistaan tarvittaessa. Kun keskitetty suojaus on toteutettu tällaisella kotelolla, poistuu samalla myös erillisen AC-turvakytkimen tarve.
