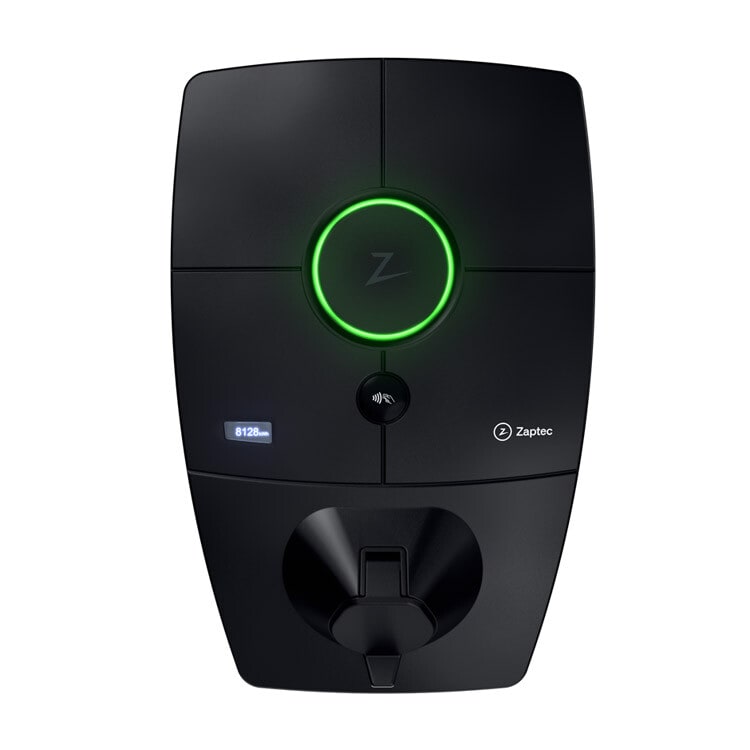

ZAPTEC - Latausasema peruslataus - 900-00021 Zaptec Pro mid

Zaptec Pro MID ZAPTEC PRO on vaihtovirralla toimiva seinään tai tolppaan asennettava latausasema, joka on suunniteltu ja valmistettu kansainvälisten sähköautojen latausjärjestelmien standardien mukaan (IEC 61851-1) ja tukee lataustapa 3:lla (mode 3) tapahtuvaa lataamista.

Sulakekoko

• Tukee maksimissaan 63 ampeerin sulaketta (sarjassa) latausasemien virtapiiriin

Taustalevyn kytkentärasia

• Sähkökaapelin poikkileikkaus 2,5-10mm2
• Sähkökaapelin halkaisija 10-20mm2

Sähköverkko

• Tuetut jakelujärjestelmät: TN, IT ja TT
• 230 voltin vaihtovirta ±10%
• 400 voltin vaihtovirta ±10%

Maksimi sähkövirta ja latausteho

• 7,36kW* 32A yksivaihelatauksella
• 22kW* 32A kolmivaihelatauksella (vain TN-järjestelmän sähköverkoissa)
• Sähkönkulutus 5W standby-tilassa

Sulakkeet

• Sisäänrakennettuna 3 x 40A (C-tyyppi) automaattisulakkeet

Latauspistoke

• Standardi: EC 62196-2 Type 2 Female – lisäksi integroituna itsestään sulkeutuva pistokkeen suojakansi

Vikavirtasuoja

• Sisäänrakennettu vikavirtasuoja (B-tyyppi)
• Vikavirtasuojan kalibrointi ja automaattitestaus ennen jokaisen latauksen käynnistymistä. Vikavirtasuoja voidaan resetoida automaattisesti irrottamalla latauskaapeli pistokkeesta.

Sisäänrakennettusähkömittari

• Direktiivin mukainen (MID EN50470) sähkömittari sisäänrakennettuna

Varkaussuoja

• ZAPTEC PRO:n etukansi aukeaa vain erikoistyökalulla. Latauskaapeli voidaan lukita kiinni latausasemaan.

Dynaaminen latauskuorman tasaus

• ZAPTEC PRO latausjärjestelmä tasaa saatavilla olevan sähkötehon järjestelmässä olevien latauslaitteiden kesken dynaamisella kuorman- ja vaiheiden tasausjärjestelmällä.

Dynaaminen vaihetasaus

• ZAPTEC PRO latausjärjestelmä optimoi latausasemia dynaamisesti yksivaihe- ja kolmivaihelatauksen välillä maksimoidakseen saatavilla olevan sähkötehon järjestelmän latausasemille.

Järjestelmän verkko- ja pilvipalveluyhteydet

• 4G LTE-M1
• Wi-Fi 2.4 GHz, IEEE 802.11 b/g/n (kanavat 1-11)
• PLC-moduuli – HomePlug Green PHY, 10Mbit/s (älysähköverkoille optimoitu standardi, joka käyttää 75 % vähemmän sähköä, kuin perinteinen HomePlug standardi)

Tunnistautumisen ja käyttöönoton yhteydet

• Bluetooth Low Energy (BLE 4.1)
• RFID/NFC -lukija (Mifare Classis, Type A)
• PLC-moduuli ajoneuvojen tulevaa tiedonsiirtoliitäntää varten (Plug & Charge ISO15118 standardi)

Standardit ja tyyppihyväksynnät

• CE hyväksyntä, joka kattaa seuraavat direktiivit: Radio Equipment Directive 2014/53/EU, ROHS Directive 2011/65/EU, IEC 61851-1 (TUV SÜD) ja IEC 61851-22

Käyttölämpötilat

• Minimilämpötila -30°C
• Maksimilämpötila +50°C

Suojaus

• IP54-luokitus. Suojattu sisä- ja ulkokäytössä (mm. vesiroiskeet)
• IK10-impaktisuojaluokitus. Suojaa osumalta, joka vastaa 5 kg esineen pudotusta 40 cm korkeudesta
• UL94 5VB palamisen suojaluokitus. Tuli sammuu 60 sekunnin sisällä, jos laite syttyy palamaan.
• UV suojattu

Sähkösuojaus

• Suojausluokka II (laitteessa peruseristyksen lisäksi lisäeristys)
• Tyypin 3 ylijännitesuoja

Integraatiostandardit

• Mahdollisuus käyttää kolmansien osapuolien palveluita.
• API, Webhooks
• OCPP 1.6J (cloud-to-cloud)
