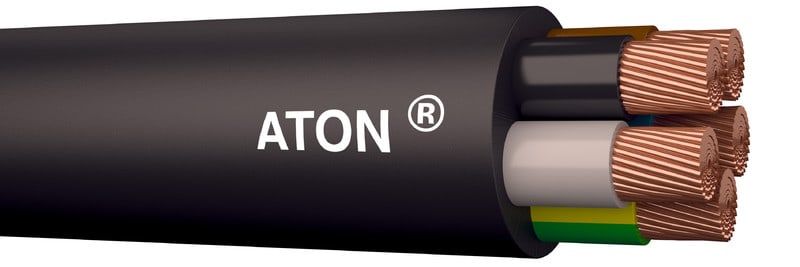

DRAKA - Kumikaapeli-HF Eca Draka - ATON VSB 5G16 H07BN4-F HF K500

Johtimen nimellispoikkipinta-ala:

16 mm²

Ulkovaipan materiaali:

kumi

Johdinmateriaali:

kupari

Johdinluokka:

luokka 5 = hienolankainen

Johtimien määrä:

5

Nimellisjännite U0:

450 V

Kaapelin ulkohalkaisija (noin):

29 mm

Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä:

-50...50 °C

Käyttölämpötila kiinteä:

-50...50 °C

Nimellisjännite U:

750 V

Johtimen pinta:

paljas

AWG:

muu

Johtimen merkintä HD 308 S2 mukaisesti:

kyllä

Johdinresistanssi 20 °C:

1.21 ohm/km

Parikertaus:

ei

Johdineriste:

kumi

Johtimen eristyksen spesifikaatio:

kumi (EPR)

Ulkovaipan väri:

musta

Kaapelin muoto:

pyöreä

Johdintunniste:

väri

Suojajohdin:

kyllä

Parisuojaus:

ei ole

Yhteinen suoja:

ei ole

Kannatinelementti:

ei ole

Ulkovaipan materiaalin spesifikaatio:

kumi (EPR)

Palokäyttäytyminen standardin EN 13501-6 mukaan:

Eca

Savunmuodostuminen standardin EN 13501-6 mukaan:

ei ole

Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan:

ei ole

Happamuus standardin EN 13501-6 mukaan:

ei ole

Pakkasenkestävä (EN 60811-504+505+506):

kyllä

Öljynkestävä (IEC 60811-404 mukaisesti):

kyllä

Kaapelin leveys (noin):

29 mm

Kaapelin korkeus (noin):

29 mm

Pienin sallittu taivutusäde pakko-ohjatussa liikkuvassa asennuksessa:

175 mm

Pienin sallittu taivutussäde liikkuvassa asennuksissa:

175 mm

Pienin sallittu taivutussäde kiinteissä asennuksissa:

175 mm

Johtimen muoto:

pyöreä

Paino:

1400 kg/km

Kerrattujen elementtien lukumäärä:

1

Maadoituslanka:

ei

Kosketussuoja:

ei

Armeeraus/vahvistus:

ei ole

Palamista hidastava IEC 60332-1-2:

kyllä

Halogeenivapaa IEC 60754-1 mukaisesti:

kyllä

Halogeeniton ( IEC 60754-2 mukaisesti):

kyllä

Halogeenivapaa IEC 60754-3 mukaisesti:

kyllä

Johtimen suurin käyttölämpötila:

90 °C
