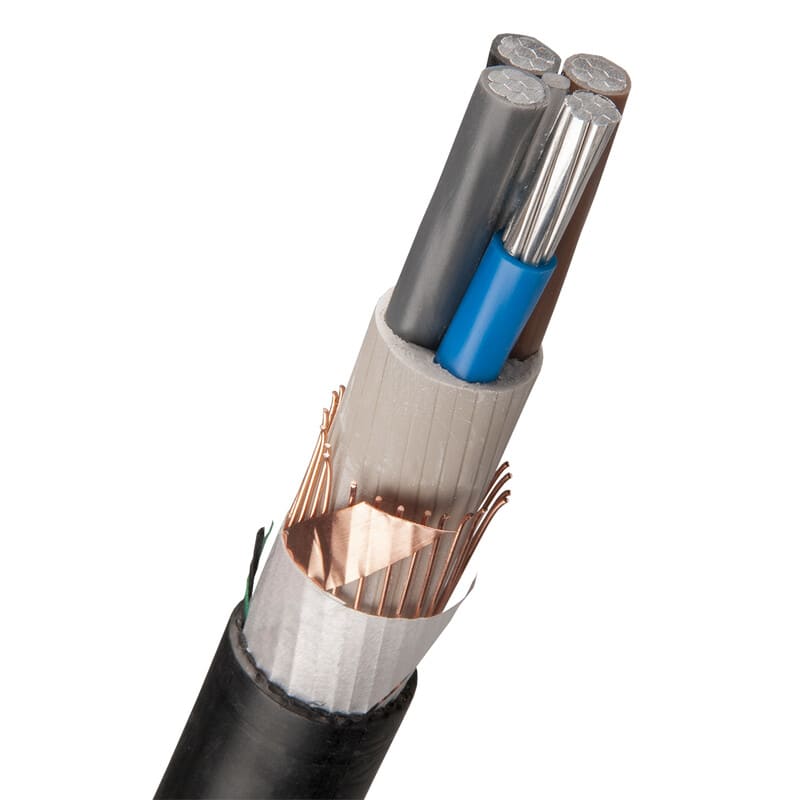

NEXANS - Alumiinivoimakaapeli-HF Nexans - AMCMK HF 4X35/16 K500 Dca

Johtimen nimellispoikkipinta-ala:

35 mm²

Ulkovaipan materiaali:

polyolefiini

Johdinluokka:

luokka 2 = muutamalankainen

Johtimien määrä:

4

Nimellisjännite U0:

0.6 kV

Johdinmateriaali:

alumiini

Palokäyttäytyminen standardin EN 13501-6 mukaan:

Dca

Kaapelin ulkohalkaisija (noin):

29 mm

Johtimen suurin käyttölämpötila:

90 °C

Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä:

-10...40 °C

Nimellisjännite U:

1 kV

Johtimen pinta:

paljas

Johdinresistanssi 20 °C:

0.868 ohm/km

Johtimen muoto:

pyöreä

Johdineriste:

muu

Johtimen eristyksen spesifikaatio:

XLPE (PEX)

Johtimen merkintä HD 308 S2 mukaisesti:

kyllä

Johdintunniste:

väri

Laminoitu vaippa:

ei

Valokuituelementit:

ei

Suojajohdin:

kyllä

Sisempi puolijohtava kerros:

ei

Ulompi puolijohtava kerros:

ei

Kosketussuoja:

kyllä

Maadoituslanka:

ei

Konsentrinen johdin:

kupari

Konsentrisen johtimen nimellispoikkipinta-ala:

16 mm²

Ulkovaipan väri:

musta

Kaapelin muoto:

pyöreä

Pitkittäin kosteussuojatut johtimet:

ei

Kosketussuojan pitkittäinen kosteussulku:

ei

Savunmuodostuminen standardin EN 13501-6 mukaan:

s2

Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan:

d2

Happamuus standardin EN 13501-6 mukaan:

a2

Halogeeniton ( IEC 60754-2 mukaisesti):

kyllä

Alhainen savunmuodostus (IEC 61034-2 mukaisesti):

kyllä

Pienin sallittu taivutussäde kiinteissä asennuksissa:

282 mm

Paino:

1130 kg/km

Käyttölämpötila kiinteä:

-40...70 °C

Soveltuu asennuskaapeliksi:

kyllä

Sertifioitu laivakäyttöön:

ei

Sertifioitu lentokenttävalaistuksen kaapeliksi:

ei

Johtimen halkaisija:

8.6 mm

Öljynkestävä (IEC 60811-404 mukaisesti):

kyllä

Maksimi vetolujuus asennettaessa:

4.2 kN

Maakaapeli:

kyllä
