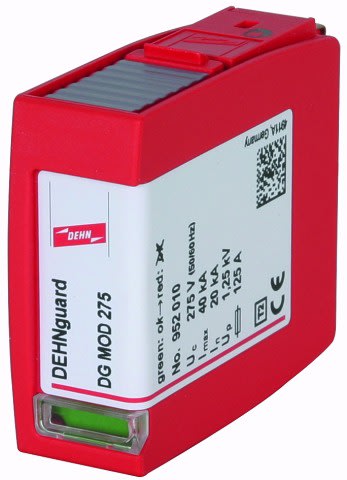

DEHN - Ylijännitesuoja PJ-verkko - DG MOD 275
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Johtimien lukumäärä (ilman maadoitusta) - 1
Nimellissyöksyvirta (8/20) - 20 kA
Nimellisjännite AC - 230 V
Suojaustason jännite - 1.5 kV
Asennustapa - perusosaan
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
EAN-koodi
4013364108356
Sähkönumero
5804140
Toimittajan tuotenumero
952010
Tukkuerä
1
Johtimien lukumäärä (ilman maadoitusta):
1
Nimellissyöksyvirta (8/20):
20 kA
Nimellisjännite AC:
230 V
Suojaustason jännite:
1.5 kV
Asennustapa:
perusosaan
Jakelujärjestelmä TN-S:
kyllä
Jakelujärjestelmä TT:
kyllä
Jakelujärjestelmä TN-C-S:
kyllä
Jakelujärjestelmä TN:
kyllä
Korkein jatkuva jännite AC:
275 V
Jakelujärjestelmä TN-C:
kyllä
Enimmäispurkausvirta (8/20):
40 kA

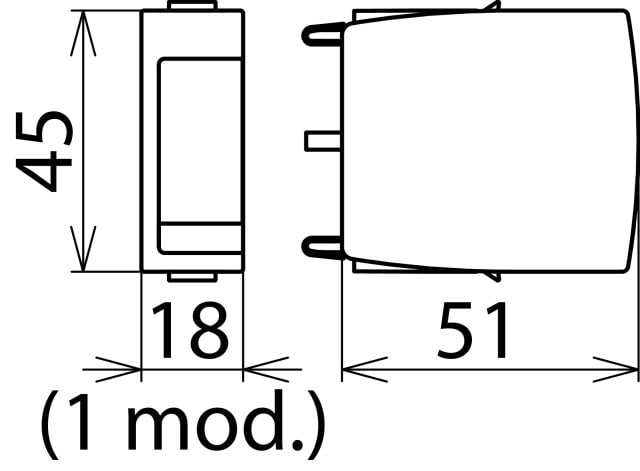

Varokealustan koko:
1 TE (rasterimitta)
Oikosulkupysyvyys (Isccr):
50 kA
Kategoria tyyppi 2:
kyllä
Suojaustason jännite välillä L-N (vaihejännite – nolla):
1.5 kV
Merkinanto laitteessa:
optinen
Suurin poikkipinta-ala (hienosäikeinen):
25 mm²
Suojaustason jännite välillä N-PE:
1.5 kV
Max. ylivirtasuojalaite, rinnankytkentä (varoke):
125 A
Suurin poikkipinta-ala (yksittäinen, monisäikeinen):
35 mm²
Max. ylivirtasuojalaite, sarjakytkentä (varoke):
125 A
Kotelointiluokka (IP):
IP20

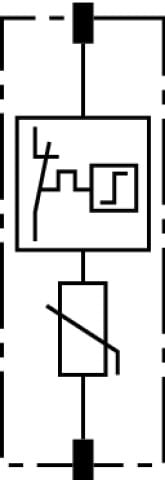

Tehokkaalla sinkkioksidivaristorilla toteutettu ylijännitesuojamoduuli T2 (keskisuoja). Toimintakunnon valvonta kaksitoimisella "Thermo Dynamic Control" menetelmällä, vikatilanteessa automaattinen poiskytkentä. Purkausvirran (8/20 μs) kestoisuus 40 kA.
Maksimi jatkuva käyttöjännite (Uc) 275 V AC.
Moduulissa mekaaninen lukistusmekanismi (harmaat painikkeet), jolla moduuli lukittuu kantaosaan. Toisaalta moduulin irrotus on helppoa ilman työkalua tai suurta käsivoimaa.
Sopii yksi- ja useampinapaisiin DEHNguard ylijännitesuojiin, joissa on tai ei ole hälytyskosketinta.
