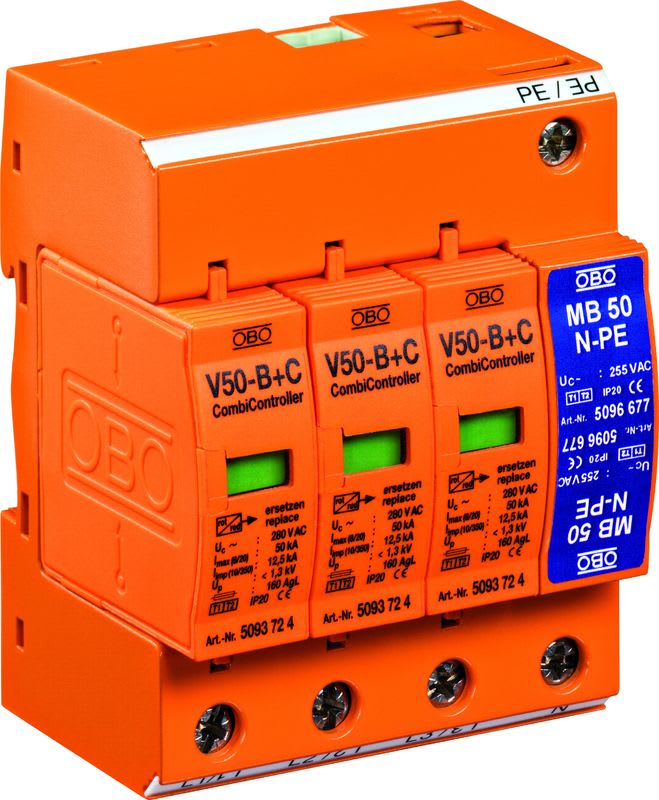

OBO BETTERMANN - Ylijännitesuoja kiinteistö - V50-B+C/3+NPE, T1+T2, 3L+N+PE
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Napojen lukumäärä - 3
Salamaniskun impulssipurkausvirta (10/350) - 12.5 kA
Nimellisjännite AC - 230 V
Korkein jatkuva jännite AC - 280 V
Suojaustason jännite - 1.3 kV
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
EAN-koodi
4012195425120
Sähkönumero
5808201
Toimittajan tuotenumero
5093654
Tukkuerä
24
Napojen lukumäärä:
3
Salamaniskun impulssipurkausvirta (10/350):
12.5 kA
Nimellisjännite AC:
230 V
Korkein jatkuva jännite AC:
280 V
Suojaustason jännite:
1.3 kV
Jakelujärjestelmä DC:
ei
Jakelujärjestelmä IT:
ei
Jakelujärjestelmä TN:
kyllä
Jakelujärjestelmä TN-C:
ei
Jakelujärjestelmä TN-C-S:
kyllä
Jakelujärjestelmä TN-S:
kyllä
Jakelujärjestelmä TT:
kyllä
Muu jakelujärjestelmä:
ei
Asennustapa:
DIN-kisko 35 mm
Suojaustason jännite välillä L-N (vaihejännite – nolla):
1.3 kV
Suojaustason jännite välillä N-PE:
1.5 kV
Varokealustan koko:
4 TE (rasterimitta)
Suurin poikkipinta-ala (yksittäinen, monisäikeinen):
35 mm²
Kaukomerkinanto:
ei
Merkinanto laitteessa:
optinen
Testiluokka:
tyyppi 1 + 2
Integroitu varmistussulake:
ei
Kotelointiluokka (IP):
IP20
Ylijännitesuoja V50-B+C 3+NPE T1+T2, 3L+N+PE
Ylijännitesuojat, tyyppi 1+2, ovat yhdistelmäsuojia, sekä salama- ja ylijännitesuojia.
SPD standardin EN 61643-11 mukaan Tyyppiä 1+2
SPD standardin IEC 61643-11 mukaan Luokat I+II
Malli 3-napainen
Suojausluokka IP 20
Purkauskyky (8/20) [yhteensä] (kA) 50
Syttymisaika (ns) <25
Korkein jatkuva jännite (V) 280
Korkein jatkuva jännite (N-PE) (V) 255
Sykäysvirta (10/350) (kA) 12.5
Sykäysvirta (10/350) (N-PE) (kA) 50
Sykäysvirta (10/350) (L-N) (kA) 12.5
Sykäysvirta (10/350) [yhteensä] (kA) 50
Nimellispurkausvirta (8/20) (kA) 30
Nimellispurkausvirta (8/20) (N-PE) (kA) 50
Nimellispurkausvirta (8/20) (L-N) (kA) 30
Nimellisjännite (V) 230
Enimmäispurkausvirta (kA) 50
Enimmäissulake (A) 125
Suojaustaso (kV) < 1,3
Suojaustaso (N-PE) (kV) < 1,5
Suojaustaso (L-N) (kV) < 1,3
Jakoyksikkö TE (17,5 mm) 4
Lämpötila-alue (°C) -40 : +80
Kun ulkoisella salamasuojauksella suojattuun rakennukseen osuu suoraan salama, rakennuksen ja asennettujen järjestelmien (sähkö, tietoliikennekaapelit) välille voi syntyä suuria potentiaalieroja ja niiden vuoksi vaarallisia tulipaloja ja vaurioita. Lähellä iskevät salamat aiheuttavat voimakkaita magneettikenttiä, jotka voivat vahingoittaa sähkölaitteita. Mutta jopa 2 km:n etäisyydellä iskevät salamat voivat synnyttää vaarallista ylijännitettä rakennuksen sähkölaitteissa. OBO tarjoaa kaikki tarvittavat tuotteet luotettavan salamasuojauksen toteuttamiseen: salamasuojat, ylijännitesuojat, potentiaalintasaus- ja maadoitustarvikkeet.
