ELTAKO - Valvontarele virta - Virtarele,2xS0,16A,0-22kW
Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen
Tärkeimmät tuotetiedot
Käyttökohde - muu
Syöttöjännite - 230...230 V
Syöttöjännitteen tyyppi - AC
Tukee CAN-protokollaa - ei
Tukee Modbus-protokollaa - ei
Pakkaus ja ehdot
1 kpl
Vakiokäyttötuote
Tuotesarja
EAN-koodi
4010312206836
Sähkönumero
2703580
Toimittajan tuotenumero
MFSR12DX-230V
Tukkuerä
10
Käyttökohde:
muu
Syöttöjännite:
230...230 V
Syöttöjännitteen tyyppi:
AC
Tukee CAN-protokollaa:
ei
Tukee Modbus-protokollaa:
ei
Sisältää Ethernet-liitännän:
ei
RS-232 -liitäntä:
kyllä
RS-485 liityntä:
ei
Leveys:
54 mm
Syvyys:
58 mm
Korkeus:
83 mm
Monitoimivirtarele, virranmittaukseen ja kytkentään kaksisuuntaisille3-vaihe energiamittareille, joissa kaksi S0-lähtöä tai IR-liitäntä.1pot.vap. NO kosketin 16A/250V AC. Esim. aurinkopaneeliasennuksiinkytkemään haluttu laite päälle/pois.
MITTAA JA OHJAA AURINKOPANEELIEN TUOTTOA!
Monitoimivirtarele, virranmittaukseen ja kytkentään. Käyttö yhdessä sellaisten kaksisuuntaisten 3-vaihe energiamittarien kanssa, joissa on kaksi S0-lähtöä tai IR-liitäntä standardin IEC 62056-21 mukaisesti.
Voidaan käyttää esimerkiksi kytkemään haluttu kulutuslaite päälle ja pois päältä (esim. vesivaraaja) kun aurinkopaneelit tuottavat riittävästi sähköä. Säädettävä päälle- ja poiskytkennän arvo välillä 0-22kW sekä säädettävä päälle- ja poiskytkentäviive välillä 0-120min.
Käytä yhdessä esimerkiksi Eltakon kaksisuuntaisen energiamittarin kanssa:
Snro. 67 126 45 - DSZ15DZ-3x80A MID (MID-hyväksynnällä)
Snro. 67 126 47 - DSZ15DZE-3x80A (ilman MID-hyväksyntää)
Toiminta:
Kytke päälle releen kosketin 1-2:
Kun energiansyötön asetettu tehoarvo (?) saavutetaan, alkaa päällekytkentäviive (AV), joka voidaan asettaa välillä 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuuttia, kiertokytkimellä (AV). Kiertokytkimen (AV) alla oleva punainen LED-merkkivalo vilkkuu niin kauan, kuin AV-aika on käynnissä. AV-ajan päätyttyä, releen kosketin kytkeytyy päälle, jos asetettu teho (kW) ei ole jälleen pudonnut asetetun kytkentärajan alapuolelle. Punainen TILA LED-merkkivalo palaa niin kauan. kuin releen kosketin on kiinni.
Kytke pois päältä releen kosketin 1-2:
Kun energiankulutukselle asetettu tehoarvo (?) saavutetaan, alkaa poistkytkentäviive (RV), joka voidaan asettaa välille 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuuttia, kiertokytkimellä (RV). Kiertokytkimen (RV) alla oleva punainen LED-merkkivalo vilkkuu niin kauan, kuin RV-aika on käynnissä. RV-ajan päätyttyä, releen kosketin kytkeytyy pois päältä, jos asetettu teho (kW) ei ole jälleen pudonnut asetetun kytkentärajan alapuolelle. Punainen TILA LED-merkkivalo on pois päältä aina, kun releen kosketin on auki.

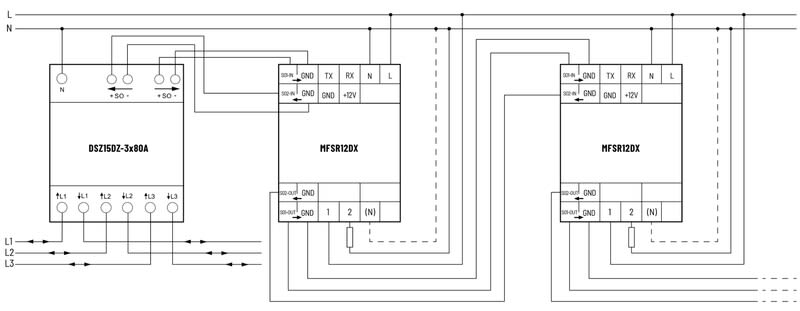

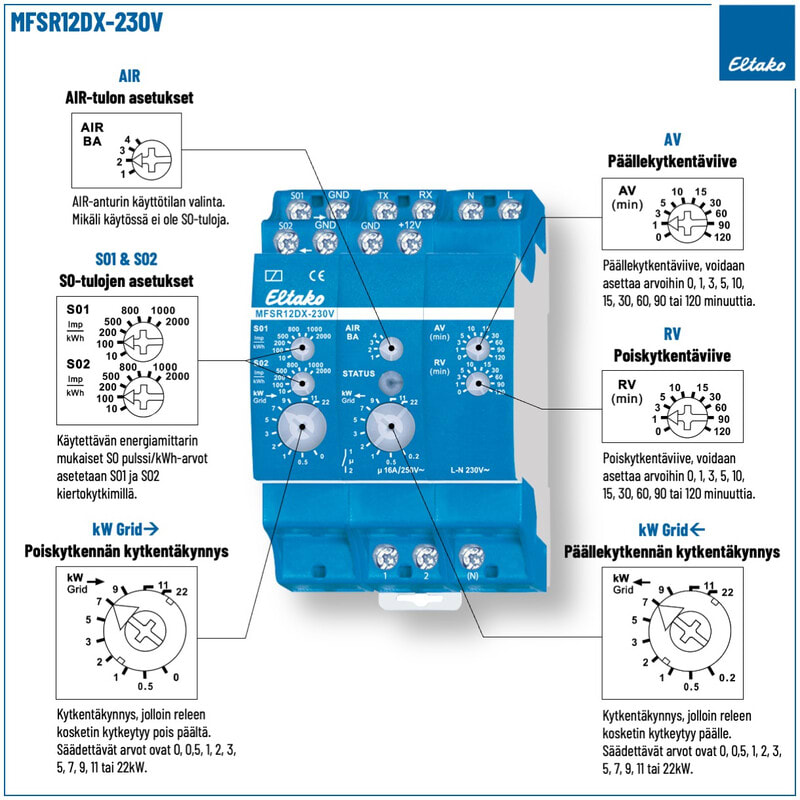

Säädöt kiertokytkimillä:

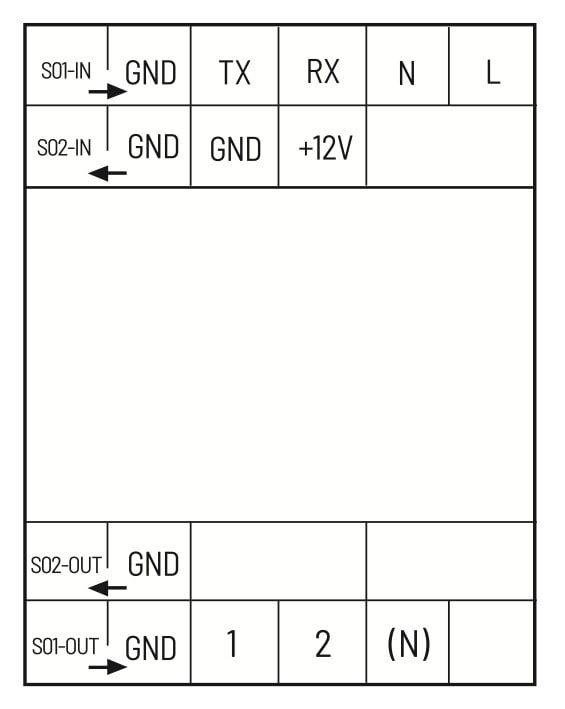

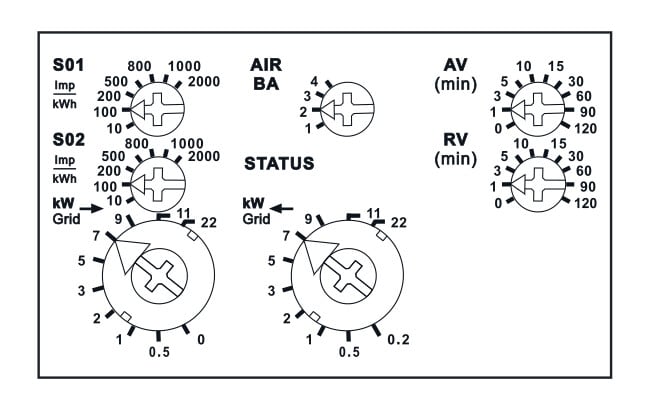

Referenssi tehon kytkentäkynnyksen asettaminen (kW grid ?).
Kytkentäkynnys, jolloin releen kosketin kytkeytyy pois päältä, asetetaan alarivin kiertokytkimellä (kW Grid ?). Tällä säädettävät tehon arvot ovat 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW.
Tuotetun tehon kytkentäkynnyksen asettaminen (kW grid ?). Kytkentäkynnys, jolloin releen kosketin kytkeytyy päälle, asetetaan alarivin kiertokytkimellä (kW Grid ?). Tällä säädettävät tehon arvot ovat 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW.
S0-tulot, S01 (kulutettu sähkö ?) ja S02 (tuotettu sähkö ?). Käytettävän energiamittarin mukaiset S0 pulssit/kWh, asetetaan niitä vastaavilla S01 ja S02 kiertokytkimillä. Näillä säädettävät arvot ovat 10, 100, 200, 500, 800, 1000, 2000 Imp/kWh.
AIR-tulo (OBIS-koodit IEC 62056-61:n mukaan).
Kiertokytkimellä AIR BA, voit valita sopivan käyttötilan.
MITTAA JA OHJAA AURINKOPANEELIEN TUOTTOA!
Monitoimivirtarele, virranmittaukseen ja kytkentään. Käyttö yhdessä sellaisten kaksisuuntaisten 3-vaihe energiamittarien kanssa, joissa on kaksi S0-lähtöä tai IR-liitäntä standardin IEC 62056-21 mukaisesti.
Voidaan käyttää esimerkiksi kytkemään haluttu kulutuslaite päälle ja pois päältä (esim. vesivaraaja) kun aurinkopaneelit tuottavat riittävästi sähköä. Säädettävä päälle- ja poiskytkennän arvo välillä 0-22kW sekä säädettävä päälle- ja poiskytkentäviive välillä 0-120min.
Käytä yhdessä esimerkiksi Eltakon kaksisuuntaisen energiamittarin kanssa:
Snro. 67 126 45 - DSZ15DZ-3x80A MID (MID-hyväksynnällä)
Snro. 67 126 47 - DSZ15DZE-3x80A (ilman MID-hyväksyntää)
- 1 sulkeutuva (NO) potentiaalivapaa kosketin 16A/250V AC
- DX-tekniikalla (nollapistekytkentä)
- Valmiustilan kulutus vain 0,6 wattia
Toiminta:
Kytke päälle releen kosketin 1-2:
Kun energiansyötön asetettu tehoarvo (?) saavutetaan, alkaa päällekytkentäviive (AV), joka voidaan asettaa välillä 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuuttia, kiertokytkimellä (AV). Kiertokytkimen (AV) alla oleva punainen LED-merkkivalo vilkkuu niin kauan, kuin AV-aika on käynnissä. AV-ajan päätyttyä, releen kosketin kytkeytyy päälle, jos asetettu teho (kW) ei ole jälleen pudonnut asetetun kytkentärajan alapuolelle. Punainen TILA LED-merkkivalo palaa niin kauan. kuin releen kosketin on kiinni.
Kytke pois päältä releen kosketin 1-2:
Kun energiankulutukselle asetettu tehoarvo (?) saavutetaan, alkaa poistkytkentäviive (RV), joka voidaan asettaa välille 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuuttia, kiertokytkimellä (RV). Kiertokytkimen (RV) alla oleva punainen LED-merkkivalo vilkkuu niin kauan, kuin RV-aika on käynnissä. RV-ajan päätyttyä, releen kosketin kytkeytyy pois päältä, jos asetettu teho (kW) ei ole jälleen pudonnut asetetun kytkentärajan alapuolelle. Punainen TILA LED-merkkivalo on pois päältä aina, kun releen kosketin on auki.
Säädöt kiertokytkimillä:
Referenssi tehon kytkentäkynnyksen asettaminen (kW grid ?).
Kytkentäkynnys, jolloin releen kosketin kytkeytyy pois päältä, asetetaan alarivin kiertokytkimellä (kW Grid ?). Tällä säädettävät tehon arvot ovat 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW.
Tuotetun tehon kytkentäkynnyksen asettaminen (kW grid ?). Kytkentäkynnys, jolloin releen kosketin kytkeytyy päälle, asetetaan alarivin kiertokytkimellä (kW Grid ?). Tällä säädettävät tehon arvot ovat 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW.
S0-tulot, S01 (kulutettu sähkö ?) ja S02 (tuotettu sähkö ?). Käytettävän energiamittarin mukaiset S0 pulssit/kWh, asetetaan niitä vastaavilla S01 ja S02 kiertokytkimillä. Näillä säädettävät arvot ovat 10, 100, 200, 500, 800, 1000, 2000 Imp/kWh.
AIR-tulo (OBIS-koodit IEC 62056-61:n mukaan).
Kiertokytkimellä AIR BA, voit valita sopivan käyttötilan.
