ABB - Johdonsuojakatkaisija S800 - 2-napainen K-käyrä 4A

ABB Smart Buildings
KopioiKopioi

Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen

Vaihtoehdot

Napojen määrä yhteensä:

2
Katso käytettävissä olevat vaihtoehdot1
2
Katso käytettävissä olevat vaihtoehdot3
Katso käytettävissä olevat vaihtoehdot4

Nimellisvirta:

4 A
0.5 A
1 A
1.6 A
2 A
2.5 A
3 A
4 A
5 A
6 A
8 A
10 A
13 A
16 A
20 A
25 A
32 A
40 A
50 A
63 A
80 A
100 A
125 A

Laukaisukäyrä:

K
Katso käytettävissä olevat vaihtoehdotB
Katso käytettävissä olevat vaihtoehdotC
Katso käytettävissä olevat vaihtoehdotD
K

Nimellisjännite:

400 V
Katso käytettävissä olevat vaihtoehdot230 V
400 V

Tärkeimmät tuotetiedot

  • Napojen määrä yhteensä - 2

  • Nimellisvirta - 4 A

  • Laukaisukäyrä - K

  • Suojattujen napojen määrä - 2

  • Nimellisjännite - 400 V

Pakkaus ja ehdot

  • 1 kpl

  • Vakiokäyttötuote

Tuotesarja

S800

Katso kaikki tämän sarjan tuotteet

EAN-koodi

7612271500177

Sähkönumero

3211138

Toimittajan tuotenumero

S802S-K4

Tukkuerä

1

Napojen määrä yhteensä:

2

Nimellisvirta:

4 A

Laukaisukäyrä:

K

Suojattujen napojen määrä:

2

Nimellisjännite:

400 V

Juontava 0-napa:

kyllä

Jännitetyyppi:

AC/DC

Leveys (moduulipaikkojen määrä):

3

Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V:

25 kA

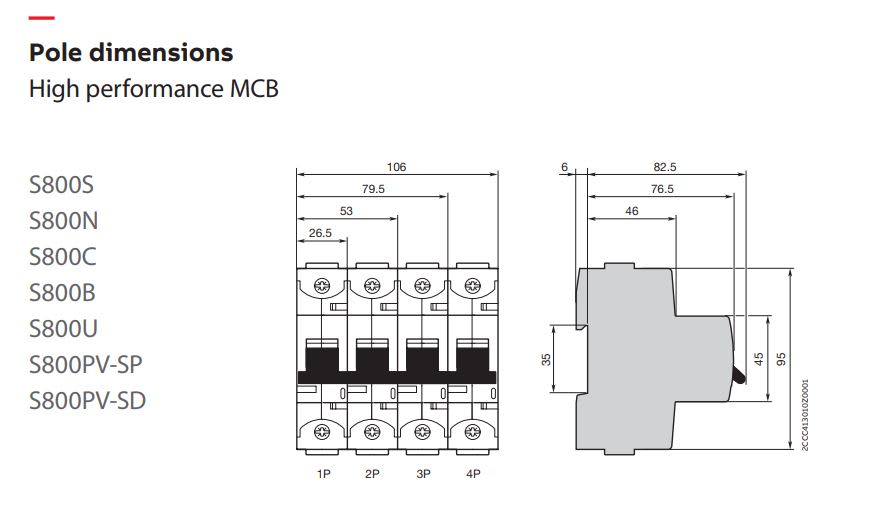

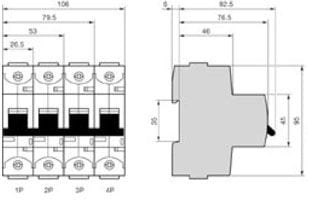

Upotussyvyys:

82.5 mm

Mitoitettu eristysjännite Ui:

690 V

Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V:

50 kA

Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V:

30 kA

Syöksyjännitekestoisuus Uimp:

8 kV

Taajuus:

50...60 Hz

Lisäyksikkömahdollisuus:

kyllä

Uppoasennus:

kyllä

Virranrajoitusluokka:

3

Ylijänniteluokka:

4

Liitettävä johdin, monisäikeinen:

0...50 mm²

Kotelointiluokka (IP):

IP20

Ympäristön likaantumisaste:

3

Liitettävä johdin, lanka:

0...70 mm²

Ympäristön lämpötila käytön aikana:

-25...60 °C

Rajähdyssuojattu:

ei

Tehohäviö:

4 W

2-napainen K-käyrä 4A 50kA, Un= 400VAC

Innovatiivisen oikosulkusuojaustekniikan ansiosta S800-johdonsuojakatkaisijat ovat sekä kokonsa että suorituskykynsä suhteen maailmanlaajuisesti parhaat vaihtoehdot vaativaan teollisuuskäyttöön. Pääsulakkeiden vaihtoehtona niissä on erittäin monipuoliset sovellukset. Käyttökohteita ovat esimerkiksi kiinteistöt, kuljetusala ja uusiutuvan energian ala.

Edut
  • Pienikokoinen ja luotettava ratkaisu johdonsuojaukseen 125 A:n nimellisvirtaan asti ja jopa 50 kA:n katkaisukyvylle
  • Innovatiivisuuden ja hyvän suorituskyvyn ansiosta S800 alentaa asennusten kustannuksia, esimerkiksi aurinkosähkö- ja OEM-automaatiokeskuksissa joiden kustannukset määräytyvät enimmäkseen koon ja asennusajan mukaan
  • S800-johdonsuojakatkaisijoiden kanssa voidaan käyttää lukuisia lisätarvikkeita, jotka laajentavat johdonsuojakatkaisijoiden toimintoja suojalaitteesta asennuksen etäohjaamiseen ja -valvontaan
Ominaisuudet
  • Laaja valikoima suurtehojohdonkatkaisijoita, joiden nimellisvirta on 6–125 A ja katkaisukyky jopa 50 kA
  • S800PV-SP on aurinkosähköä varten suunniteltu suurtehokatkaisija. S800PV-SP:n nimellisvirta 5-125 A ja jännite jopa 1500 V DC
  • S800-SCL SR: itsestään palautuva oikosulkuvirran rajoitin. Yhdistämällä S800-SCL SR suurtehojohdonsuojakatkaisijaan tai moottorinkäynnistimeen voidaan saavuttaa jopa 50 kA:an oikosulunkatkaisukyky (690 V AC)
  • TRIP-asennon ansiosta katkaisu tai laukaisu erottuu käyttövivusta
