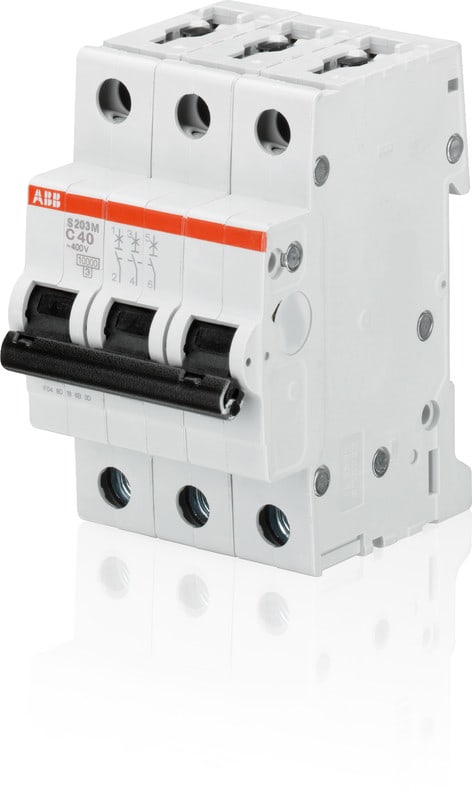

ABB - Johdonsuojakatk. 10 kA ABB - S203M-C4

ABB Smart Buildings

Kopio

Kopio

Kirjaudu sisään tai luo tili tarkistaaksesi hinnan ja tehdäksesi tilauksen

Tärkeimmät tuotetiedot

  • Jännitetyyppi - AC/DC

  • Upotussyvyys - 69 mm

  • Nimellisvirta - 4 A

  • Nimellisjännite - 400 V

  • Laukaisukäyrä - C

Pakkaus

  • 1 kpl

EAN-koodi

4016779550406

Sähkönumero

3210810

Toimittajan tuotenumero

S203M-C4

Tukkuerä

1

Jännitetyyppi

AC/DC

Upotussyvyys

69 mm

Nimellisvirta

4 A

Nimellisjännite

400 V

Laukaisukäyrä

C

Ylijänniteluokka

3

Leveys (moduulipaikkojen määrä)

3

Kotelointiluokka (IP)

IP20

Taajuus

50...60 Hz

Mitoitettu eristysjännite Ui

440 V

Virranrajoitusluokka

3

Ympäristön likaantumisaste

3

Rajähdyssuojattu

ei

Tehohäviö

5.4 W

Suojattujen napojen määrä

3

Juontava 0-napa

ei

Liitettävä johdin, lanka

0.75...35 mm²

Liitettävä johdin, monisäikeinen

0.75...25 mm²

Ympäristön lämpötila käytön aikana

-25...55 °C

Uppoasennus

ei

Lisäyksikkömahdollisuus

kyllä

Napojen määrä yhteensä

3

Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V

10 kA

Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V

10 kA

Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V

25 kA

Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V

15 kA

Syöksyjännitekestoisuus Uimp

4 kV

JOHDONSUOJAKATKAISIJA 3-NAP. C 4 A

Johdonsuojakatkaisijat
Johdonsuojakatkaisijat suojaavat asennuksia ylikuormitukselta ja oikosuluilta, taaten luotettavan ja turvallisen toiminnan. System pro M compact S 200 -sarjat suojaavat laitteitasi ylivirralta. Tuotteissa on kaksi eri laukaisumekanismia, viivästynyt lämpölaukaisumekanismi ylikuormitussuojaukseen ja magneettinen laukaisumekanismi oikosulkusuojaukseen.

Edut

  • Laaja ja kattava valikoima, joka sopii moniin sovelluksiin ja monille teollisuudenaloille
  • Maailmanlaajuiset hyväksynnät
  • Tarjolla sertifikaatteja, asiakirjoja, koulutusta ja taustatietoa tukemaan asiakkaan tarpeita
  • Ajan- ja tilansäästö ainutlaatuisen teknologian ja alhaalta kiinnitettävän apukoskettimen ansiosta
Ominaisuudet
  • Saatavilla laukaisukäyrille B, C, D, K ja Z sekä navoille 1P, 1P+N, 2P, 3P, 3P+N ja 4P
  • Katkaisukyky max. 25 kA asti ja nimellisvirrat max.63A tuotesarjasta riippuen
  • Yhteensopivuus kansainvälisiin standardeihin tuotesarjasta riippuen:
    • IEC/EN 60898-1
    • IEC/EN 60947-2
    • UL 1077
    • UL 489
    • CSA 22.2 No. 235
    • CSA 22.2 No. 5

  • Sopii käytettäväksi kotitalouksissa, teollisuuskohteissa ja kiinteistösähköistyksessä.
  • Johdonsuojissa on kaksi liitinpaikkaa max. 35 mm2 ja 10 mm2 kaapeleille. Virransyöttö voidaan tuoda helposti virtakiskolla alempaan liitinpaikkaan ja lähtevät johdotukset kytkeä ylempään liitinpaikkaan.
